Compact raster type infrarood veiligheidslicht gordijn voor snelle industriële deuren met cross blanking functie en IP67 waterdicht ontwerp
| Plaats van herkomst | China |
|---|---|
| Merknaam | JUTAI |
| Certificering | FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS |
| Modelnummer | CG15-8L12 |
| Document | CG15-8L12 (English).pdf |
| Min. bestelaantal | 1 |
| Prijs | negotiable |
| Verpakking Details | Karton |
| Levertijd | 5-8 dagen |
| Betalingscondities | T/T, L/C, D/A, D/P, Western Union, PayPal ,, MoneyGram, Alipay |
| Levering vermogen | 1000 stuks per maand |
Productdetails
| Serie | Cross Blanking Deurveiligheidssensor | Detectiemethode | Multibeam infrarood lichtrooster |
|---|---|---|---|
| Detectiemogelijkheden | Deuropeningsbereik van 12 meter | Beam Quantity (hoeveelheid straal) | 8 optische ogen |
| Hoogte bewaken | Deurveiligheidszone van 1225 mm | Stroominvoer | 12 tot 30 VDC voeding |
| Reactieprestaties | 23 ms veiligheidsreactie | Uitvoertype | NO, NC, COM-relaisuitgang |
| Beschermingsgraad | IP67 Industriële bescherming | Shell-ontwerp | Slanke aluminium behuizing |
| STRAAL HET UIT ELKAAR PLAATSEN | 175 mm tussen lichte ogen | Bedrijfstemperatuur | -40 ℃ tot +70 ℃ |
| Markeren | Compact Grid Infrarood Veiligheidslichtgordijn,Industrieel Deurlichtgordijn met Cross Blanking,IP67 Waterdicht Veiligheidslichtgordijn |
||
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Model | Beam Quantity | Protective Height | Detection Distance | Voltage | Output | IP Grade | |
|---|---|---|---|---|---|---|---|
| CG15-8L12 | 8 Beams | 1225mm | 12m | DC12–30V | NO/NC/COM | IP67 |
Productomschrijving
CG15-8L12 Cross-Blanking Safety Light Curtain Sensor
CG15-8L12 is een IP67 industriële veiligheid licht gordijn sensor ontworpen voor hogesnelheidsdeuren, industriële deuren, garagedeuren, koelopslagdeuren, sectiedeuren en automatische deuren systemen.Het gebruikt 8 infraroodstralen om een betrouwbaar veiligheidsdetectiegebied te creëren., het voorkomen van knijpen, botsing en toevallig sluiten van de deur.
Dit model ondersteunt de bescherming tegen kruisvorming, waardoor het geschikt is voor industriële deurtoepassingen waarbij vaste onderste deurconstructies of speciale installatieomstandigheden de normale detectie kunnen beïnvloeden.Wanneer een voorwerp het beschermingsgebied binnenkomtDe ontvanger stuurt een relaissignaal uit via de NO-, NC- en COM-terminals, waardoor de deurcontroller de deur tijdig kan stoppen of omdraaien.
Het product is voorzien van een dunne aluminium behuizing, 12m indoor/outdoor detectie afstand, 23ms snelle respons snelheid en IP67 waterdichte bescherming.Het is geschikt voor veeleisende industriële omgevingen zoals magazijnen, fabrieken, logistieke kanalen, koelkamers en laadruimtes.
Belangrijkste kenmerken
- 8 infraroodstralen voor een betrouwbare deurbeveiligingsbeveiliging
- 12 m detectieafstand voor binnen- en buitentoepassingen
- 23 ms snelle respons voor hogesnelheidsdeursystemen

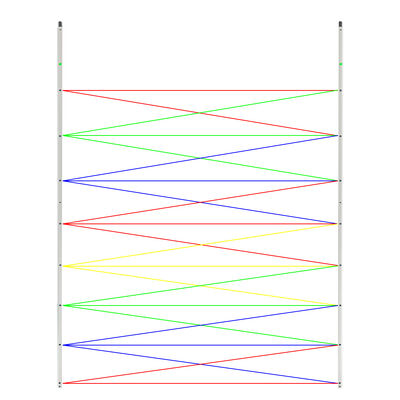

- Cross-blanking functie voor speciale industriële deurconstructies
- NO-, NC- en COM-relayuitgang voor gemakkelijke aansluiting van de controller
- IP67 waterdicht en stofdicht
- Housing van aluminiumlegering met compact, slank ontwerp
- 1225 mm beschermende hoogte en 1480 mm productlengte
- Geschikt voor hogesnelheidsdeuren, industriële deuren, garagedeuren en koelopslagdeuren
- Eenvoudige installatie met zender, ontvanger en synchronisatie kabel
Technische specificaties
| Artikel 1 | Specificatie |
|---|---|
| Model | CG15-8L12 |
| Productsoort | Verlichtingsgordijn voor veiligheidsbeveiliging met dwarsverlichting |
| Werkspanning | DC12V30V |
| Werkstroom | De in punt 6.2.4.1 bedoelde parameters moeten worden vastgesteld. |
| Output | NO, NC, COM |
| Uitgangsbelasting | Max. 1A, 125VAC / 60VDC |
| Aantal balken | 8 Balken |
| Beam Spacing | 175 mm |
| Waallengte | 950 nm |
| Afstand van detectie | 12 m binnen/buiten |
| Reactiesnelheid | 23 ms |
| Beschermingshoogte | 1225 mm |
| Productlengte | 1480 mm |
| Schelpenmateriaal | Aluminiumlegering |
| Draadmateriaal | PVC |
| Kabelspecificatie | AWG26 |
| Kabellengte | 12 meter synchronisatielijn + 4 meter kabel |
| Beschermingsgraad | IP67 |
| Werktemperatuur | -40°C tot +70°C |
Toepassingen
CG15-8L12 is geschikt voor:
- Hoge snelheidsdeuren
- industriële deuren
- Garagedeuren
- Koelruimte deuren
- Deeltjesdeuren
- roldeuren
- Deuren van de entree van het magazijn
- Logistieke kanaaldeuren
- Automatische veiligheidssystemen voor deuren
Werkingsbeginsel
Het systeem bestaat uit een zender en een ontvanger die aan beide zijden van de deuropening zijn geïnstalleerd.voertuigAls de balken door een pallet of een ander obstakel worden geblokkeerd, verandert de ontvanger de status van de relaisuitgang en stuurt hij een veiligheidssignaal naar de deurcontroller.
Dit helpt de deur te stoppen, opnieuw te openen of om te draaien voor contact, waardoor de veiligheid tijdens het sluiten van de deur wordt verbeterd.
