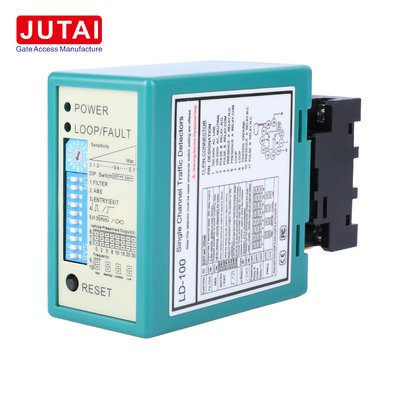

LD-100 LD-102 enkelkanaals voertuiglusdetector voor parkeerbarrièrepoorten en industriële deuren
| Plaats van herkomst | China |
|---|---|
| Merknaam | JUTAI |
| Certificering | CE |
| Modelnummer | LD-102 |
| Min. bestelaantal | 1 |
| Prijs | negotiable |
| Verpakking Details | Kartonparkeerplaats (op 13,5*8,5*5 cm)/0,3 kg/eenheid |
| Levertijd | 3-5 werkdagen na ontvangst van de betaling |
| Betalingscondities | T/T, L/C, D/A, D/P, Western Union, PayPal ,, MoneyGram, Alipay |
| Levering vermogen | 10000 stks/maand |
Productdetails
| Producttype | De Lijndetector van het enig Kanaalvoertuig | Detectieprincipe | Inductieve lusdetectie |
|---|---|---|---|
| Kanaaltype | Enkel kanaal | Voeding | LD-100: 100–240VAC / LD-102: 12–24V AC/DC |
| Bereik lusinductie | 20–2000 μH | Gevoeligheid | 16 niveaus selecteerbaar |
| Gevoeligheidsbereik | Hoogste 0,01% DL/L / Laagste 2,56% DL/L | Reactietijd | 10–90 ms |
| Relaisuitgang | Aanwezigheidsrelais / puls- of foutrelais | Frequentie het plaatsen | 4 selecteerbare frequentieniveaus |
| Voertuigaanwezigheidsmodus | Permanente of beperkte aanwezigheid selecteerbaar | ASB-functie | Automatische gevoeligheidsboost |
| parameter het plaatsen | Instelling van de DIP-schakelaar | Werktemperatuur | -40 ℃ tot +70 ℃ |
| Vochtigheid | 95% Non-condensing | Certificering | CE / FCC |
| Sollicitatie | Parkeerbarrièrepoort, LPR, industriële deur, schuifpoort, bolders, verkeerslicht, ETC, weegsysteem | Garantie | 2 jaar |
| Markeren | Eenkantige lusdetector,voertuiglusdetector voor parkeren,industriële deurlusdetector |
||
Productomschrijving
LD-100 / LD-102
Eenkantige voertuiglusdetector
1. Productoverzicht
|
Productnaam:JUTAI-eenkanaaldetector voor voertuiglussen Toepasselijke modellen:LD-100 100 ‰ 240 VAC LD-102 12 ‰ 24 V AC/DC Kort beschrijving:LD-100 / LD-102 is een compacte inductieve lusdetector met één kanaal die is ontworpen voor betrouwbare detectie van de aanwezigheid van voertuigen in parkeerbarrières, industriële deuren, LPR-sporen, schuifpoorten,verkeerssignalenHet biedt een brede inductance compatibiliteit, instelbare gevoeligheid, instelbare relais logica,en stabiele prestaties in harde buitenomgevingen of industriële omgevingen. · Breed loopinduktansbereik 20 ‰ 2000 μH voor flexibel gebruik op het terrein · 16 selecteerbare gevoeligheidsgraad voor motorfietsen, auto's, bussen en vrachtwagens · Selecteerbare reactietijd 10 ̊90 ms voor snelle controleactie · Twee relais-uitgangen voor aanwezigheid en puls- of storingsindicatie · Automatische ASB-gevoeligheidstoename ondersteunt voertuigen met een hoog bed · Sterk interferentiegebruik met 40.000 V bliksembescherming • Geen interferentie met de 125 kHz RFID-lezer en geschikt voor gemengde toegangssystemen · Werktemperatuur van -40°C tot +70°C met 95% niet-condenserende luchtvochtigheid |
Echte uitstraling van het product |
2Een korte samenvatting.
|
20 ‰ 2000 μH Breed loopinductiviteitsbereik |
16 Niveaus Aanpassing van de gevoeligheid |
10 ‰ 90 ms Selecteerbare responstijd |
Twee relais Aanwezigheid en uitgang van een impuls of storing |
|
LD-100 100 ∼ 240 VAC stroomvoorziening |
LD-102 1224 V wisselstroom/stroomstroom |
2 jaar garantie Langetermijnsteun |
40,000 V Blikbescherming |
3. Product afbeeldingen en details
4. Technische specificaties
| Artikel 1 | LD-100 | LD-102 | Notities |
| Model | LD-100 | LD-102 | Inductie-lusdetector met één kanaal |
| Stroomvoorziening | 100240 VAC 4862 Hz | 1224 V wisselstroom/stroom | Kies per project wisselstroom- of laagspanningsversie |
| Loopinductie | 20 ‰ 2000 μH | 20 ‰ 2000 μH | Breed zelfsturingbereik |
| Gevoeligheid | 16 selecteerbare niveaus | 16 selecteerbare niveaus | Ongeveer 0,01% tot 2,56% DL/L |
| Reactietijd | 10 ‰ 90 ms | 10 ‰ 90 ms | Selecteerbaar volgens de vereisten van de locatie |
| Werktemperatuur | -40°C tot +70°C | -40°C tot +70°C | Industrieel buitengebruik |
| Vochtigheid | 95% niet-condenserend | 95% niet-condenserend | Stabiel in ruwe omgevingen |
| Uitgang van de relais | Aanwezigheids- en puls- of storingsrelais | Aanwezigheids- en puls- of storingsrelais | Twee relais-uitgangen |
| Grootte van het product | 76 × 42 × 110 mm | 76 × 42 × 110 mm | Compact huisvesting |
| Pakketgrootte | 136 × 86 × 52 mm | 136 × 86 × 52 mm | Verpakking in karton |
| Nettogewicht | 195 g | 195 g | Approximatie |
| Bruto gewicht | 300 g | 300 g | Approximatie |
| Certificering | CE FCC | CE FCC | |
| Garantie | 2 jaar | 2 jaar |
5Modelpositiëring en familiereferentie
De volgende referentiegrafiek helpt kopers de positie van LD-100 / LD-102 binnen de JUTAI-lusdetectorfamilie te begrijpen.
6. Inhoud instellen en verwijderen
Hieronder vindt u de volledige debuggemodule die is gereorganiseerd met afzonderlijke afbeeldingen voor elk besturingsgebied, zodat de productpagina compleet blijft en installateurs snel elke functie kunnen begrijpen.
6.1 Verwijzing naar bedrading en installatie
|
LED-indicatorgebied Let eerst tijdens de inbedrijfstelling op de POWER- en LOOP/FAULT-LED's, die de installateur helpen vast te stellen of de detector correct is ingeschakeld, of een voertuig wordt gedetecteerd,of de lus in storing is. |
|
Aanpassing van de gevoeligheid Gebruik de roterende selector om een van de 16 gevoeligheidsgraad te kiezen.Een lagere gevoeligheid helpt bij het verminderen van vals activeren in lawaaierige omgevingen. |
|
Basisoriëntatie van de DIP-schakelaar De DIP-schakelaar is het belangrijkste configuratiegebied. |
|
DIP 2 ASB Automatische gevoeligheidstoename ASB wordt ingeschakeld wanneer voertuigen met een hoog bed zoals vrachtwagens, bussen en aanhangwagens een stabielere detectie nodig hebben. |
|
DIP 3 en DIP 4 Logic voor toegang, uitgang en doorstuur Deze schakelaars worden gebruikt voor het selecteren van relaislogicen met betrekking tot het in- of uitgaan of het gedrag van de puls. |
|
DIP 5 Voertuig aanwezigheid Deze instelling regelt het houdgedrag van de aanwezigheid. Het kan continue aanwezigheid, vaste houdtijd of uitgebreide houdfuncties ondersteunen volgens de vereisten van de site. |
|
DIP 6 tot en met DIP 8 Relais-uitgangstiming Deze schakelaars definiëren de uitgangstimingopties voor de aanwezigheidsrelais, met meerdere selecteerbare vertragingen zoals 0, 2, 5, 8, 10, 15, 20 en 30 seconden. |
|
Frequentieinstelling DIP 9 en DIP 10 Wanneer er meerdere lussen in de buurt zijn geïnstalleerd, selecteer dan verschillende werkfrequenties om overspel en elektromagnetische interferentie tussen aangrenzende rijstroken te verminderen. |
|
Knijpknop RESET Druk op RESET na bedradingswijzigingen of aanpassingen van de DIP-instelling, zodat de detector de lustoestand opnieuw leert en met de nieuwe configuratie begint te werken. |
7. Applicatiescenario module
| Scenario | Gebruik de waarde |
| Parkeerbarrièrepoort en LPR-baan | Detecteer naderende voertuigen, zet camera's aan, open de barrière en bescherm de boom. |
| Detectie van industriële deuren en heftrucks | Activatie van de hogesnelheidsdeuren wanneer een vorkheftruck nadert en houd de deur open terwijl het voertuig in de luszone blijft. |
| Toegang tot de woninggemeenschap | Ondersteuning van de toegangscontrole van voertuigen voor de ingangen van de gemeenschap, met inbegrip van betrouwbare detectie van motorfietsen en auto's. |
| Schuifpoorten en parkeerinstallaties | Slijppoorten of parkeerpoorttoestellen kunnen worden uitgeschakeld om valse activering door voetgangers of wagens te voorkomen. |
| Automatische bollarden | Verlaag de bollarden wanneer toegelaten voertuigen naderen en vertraag de heropheffing totdat het voertuig volledig voorbij is. |
| Weegsysteem | Detecteer de aankomst van de vrachtwagen op de weegbrug en coördineer de weeglogic precies. |
| Parkeerplaats tellen met LED-scherm | Werk met parkeergetalsystemen en LED-displays om de doorgang van voertuigen te bevestigen en beschikbare ruimtegegevens bij te werken. |
| Verkeerssignaal en verkeerscontrole | Voer voertuigbevindingsinvoer in voor signaalverzoek, rijstrookbeheersing of automatisering van de toegang tot de weg. |
8Wat maakt JUTAI anders?
· Een breder bereik van sluipinductiviteit van 20 ‰ 2000 μH dan veel basisalternatieven
• Automatische herstart en foutfunctie van de spoel vereenvoudigen het onderhoud en verminderen de stilstand
• De 16-richtingsgevoeligheid selectie maakt een nauwkeurigere aanpassing mogelijk aan motorfietsen, auto's en vrachtwagens
• Geen storing van de 125 kHz RFID-lezer maakt deze geschikt voor gemengde toegangscontroleprojecten
· Sterke behuizing met 40.000 V bliksembescherming verbetert de betrouwbaarheid op het veld
9. Installatie aantekeningen
· Snij de lus netjes in het wegdek en verzegel de opening na de installatie van de kabel.
· Gebruik een gedraaide paarvoederkabel tussen de lus en de detector om elektromagnetische interferentie te verminderen.
• Gebruik geen loopvoederkabels samen met hoogspannings- of hoogstroomkabels.
· Voor aangrenzende lijnen of projecten met meerdere rijstroken, verschillende bedrijfsfrequenties kiezen.
• Druk na wijziging van de DIP-instellingen of opnieuw bedrading op RESET om de lustoestand opnieuw te leren.
• Verhoog de gevoeligheid bij het detecteren van motorfietsen of kleine voertuigen.
10. Veelgestelde vragen
V: Wat is het verschil tussen LD-100 en LD-102?
A: LD-100 maakt gebruik van een stroomvoorziening van 100-240 VAC, terwijl LD-102 12-24 V AC/DC stroomvoorziening gebruikt.
Vraag: Kan deze detector worden gebruikt voor barrièrepoort anti-crash bescherming?
A: Ja, de aanwezigheidsrelais blijft actief zolang het voertuig in de lus blijft, waardoor de barrière open blijft en het risico op botsing wordt verminderd.
V: Kan het motorfietsen en kleine voertuigen detecteren?
A: Ja, de 16 niveaus aanpassingsgevoeligheid stelt de installateur in staat om de gevoeligheid te verhogen voor motorfietsen, scooters en compacte voertuigen.
V: Kan het vrachtwagens en aanhangwagens detecteren?
A: Ja. Automatische ASB-gevoeligheidsverhoging verbetert de stabiliteit voor vrachtwagens, bussen en voertuigen met een hoog bed.
V: Is software vereist voor de configuratie?
A: Nee. Alle basisconfiguratie gebeurt rechtstreeks op het frontpaneel met behulp van de roterende gevoeligheidsschakelaar, DIP-schakelaars en de RESET-knop.
V: Kunnen meerdere detectoren dicht bij elkaar worden geïnstalleerd?
Ja, gebruik verschillende frequenties voor aangrenzende lussen om interferentie te verminderen.
