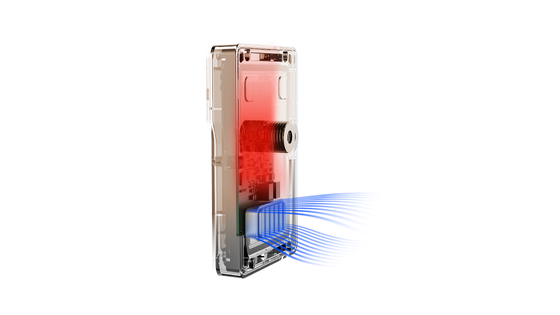

RD79-6M Smart Barrier Gate Radar Sensor voor Voertuig Voetgangers Detectie Anti-crush Protection en Parking Access Control
| Plaats van herkomst | China |
|---|---|
| Merknaam | JUTAI |
| Certificering | CE |
| Modelnummer | RD79-6M |
| Document | RD79-6M.pdf |
| Min. bestelaantal | 1 |
| Prijs | negotiable |
| Verpakking Details | Karton |
| Levertijd | 5-8 werkdagen |
| Betalingscondities | L/C, D/A, D/P, T/T, Western Union |
| Levering vermogen | 1000 stuks/m |
Productdetails
| Producttype | Barrier Gate radar sensor | Radartechnologie | 79 GHz millimetergolf radar |
|---|---|---|---|
| Bedrijfsfrequentie | 79-81 GHz | Radarmodus | Anti-verbrijzeling / trekker / schuine montagetrekker |
| Afstandsresolutie | 4 cm | Antenneconfiguratie | 2T4R-antenne |
| Detectiedoelstelling | Alleen voertuig / Voetgangers- en voertuigdetectie | Het Type van barrièrewapen | Rechte arm / Opvouwbare arm / Hekarm / Reclamebarrière |
| Communicatiemethode | Communicatiemethode | APP configuratie | GL-controle |
| Reactietijd | ≤100ms | Voedingsspanning | DC12–24V |
| Gemiddelde stroom | 200mA@12V | Maximale stroom | 600 mA |
| Gemiddeld vermogen | 1,2 W bij 12 V | Bedrijfstemperatuur | -40℃ tot +80℃ |
| Beschermingsgraad | IP66 | Productgrootte | 73,5 × 110,9 × 32,8 mm |
| Bedrading uitgang | Voeding, GND, RS485, COM, NR | Hoofdfunctie | Barrière-anti-verbrijzelingsbescherming en openingstrekker |
Productomschrijving
RD79-6M Slimme Paalradar Sensor voor Voertuig- en Voetgangerdetectie, Anti-Knevelbescherming en Parkeerplaatsbeheer
Productoverzicht
De RD79-6M 79GHz Paalradar Sensor biedt geavanceerde anti-knevelbescherming en triggerdetectie voor parkeerpaaltjes, toegangsbeheersystemen voor in- en uitgangen, parkeerplaatsen, ondergrondse garages en voertuigtoegangscontrolesystemen.
Deze 79GHz millimetergolf radardetecteert voertuigen of voetgangers binnen de zone van de slagboomarm, waardoor veiligere hef- en daalacties mogelijk zijn. Vergeleken met traditionele lusdetectoren of infraroodsensoren, maakt de RD79-6M gebruik van 79GHz LFM-CW radartechnologie met een 2T4R antennestructuur, wat resulteert in een hoge afstandsresolutie, nauwkeurige doeldetectie en stabiele werking in buiten- of complexe parkeeromgevingen.
De radar ondersteunt meerdere typen slagboomarmen, waaronder rechte armen, vouwarmen, hekken en reclamearmen. Het beschikt over meerdere detectiemodi: anti-knevelmodus, trigger modus en schuine montage trigger modus. Met Bluetooth app configuratie en RS485 communicatie kunnen installateurs parameters gemakkelijk aanpassen tijdens de ingebruikname van het project.
Belangrijkste Kenmerken
- Dubbele Functionaliteit - Integreert anti-knevelbescherming en triggerdetectie in één radardetectiesensor
- 79GHz Hoge Precisie Radar - 79-81GHz millimetergolf detectie met 4cm afstandsresolutie
- Gescheiden Detectie Voertuig/Voetganger - Ondersteunt modi voor alleen voertuigen of voetgangers plus voertuigen
- Compatibiliteit met Meerdere Slagboomarmen - Werkt met rechte armen, vouwarmen, hekken en reclameslagbomen
- Bluetooth App Debugging - Configureerbaar via de GL Control app met Bluetooth connectiviteit
- Instelbaar Detectiebereik - Aanpasbare linker/rechter afstand, lange detectieafstand en nabije niet-detectieafstand
- RS485 Communicatie & Relaisuitgang - Compatibel met slagboomcontrollers en parkeerplaatsbeheersystemen
- IP66 Buitenbescherming - PC en aluminiumlegering behuizing met een bedrijfstemperatuurbereik van -40℃ tot +80℃
Technische Specificaties
| Item | Specificatie |
|---|---|
| Model | RD79-6M |
| Producttype | Slagboomradar Sensor |
| Bedrijfsfrequentie | 79-81GHz |
| Radartechnologie | LFM-CW Millimetergolf Radar |
| Antenne | 2T4R |
| Afstandsresolutie | 4cm |
| Gedetecteerd Doel | Alleen Voertuig / Voertuig en Voetganger Detectie |
| Type Slagboom | Rechte Arm / Vouwarm / Hek Arm / Reclame Arm |
| Communicatie | Bluetooth / RS485 |
| Responstijd | ≤100ms |
| Voedingsspanning | DC12-24V |
| Gemiddelde Stroom | 200mA@12V |
| Maximale Bedrijfsstroom | 600mA |
| Gemiddeld Vermogen | 1.2W@12V |
| Materiaal Behuizing | PC + Aluminiumlegering |
| Productafmetingen | 73.5 * 110.9 * 32.8mm |
| Beschermingsgraad | IP66 |
| Bedrijfstemperatuur | -40℃ tot +80℃ |
Bedradingsdefinitie
| Draadkleur | Functie |
|---|---|
| Rood | +12-24V DC |
| Zwart | GND |
| Groen | RS485 B- |
| Geel | RS485 A+ |
| Blauw | COM |
| Wit | NO |
| Bruin | Gereserveerd |
| Oranje | Gereserveerd |
Toepassingen
- Parkeerpaaltjes
- Ingangen en uitgangen van parkeerplaatsen
- Toegangscontrole ondergrondse garages
- Parkeerpoorten van wooncomplexen
- Parkeersystemen van commerciële gebouwen
- Toegangsbeheer voertuigen
- Slagbomen met rechte arm
- Slagbomen met vouwarm
- Slagbomen met hekken
- Slagbomen met reclame
- Anti-knevelbescherming slagbomen
- Voertuig triggerdetectie
Installatie-instructies
De radar wordt aan de zijkant van de slagboomkast gemonteerd. De installatie vereist een gat van Φ17mm, met een horizontale afstand van ongeveer 23-33cm tot de slagboomkast, en een vaste afstand van de grond die varieert afhankelijk van de grootte van de slagboom.
Aanbevolen installatiepunten:
- Installeer de radar aan de zijkant van de slagboomkast gericht op het gebied van de slagboomarm
- Houd het detectiegebied van de radar uitgelijnd met de beschermingszone van de slagboomarm
- Stel het juiste type en de juiste richting van de slagboomarm in de app in
- Voer achtergrondleren uit na installatie en parameterinstelling
- Houd mensen en voertuigen uit de buurt van het detectiegebied tijdens achtergrondleren
- Sla de configuratie op nadat alle parameterinstellingen zijn voltooid
Veelgestelde Vragen
V1: Waar wordt de RD79-6M voornamelijk voor gebruikt?
A: De RD79-6M wordt voornamelijk gebruikt voor parkeerpaaltjes om anti-knevelbescherming en triggerdetectie te bieden voor voertuigen en voetgangers.
V2: Welke frequentie gebruikt de RD79-6M?
A: De RD79-6M werkt op een 79-81GHz millimetergolf radarfrequentie.
V3: Kan de RD79-6M een traditionele lusdetector vervangen?
A: In veel slagboomtoepassingen kan de RD79-6M worden gebruikt als een radar-gebaseerde trigger- of anti-kneveldetectieoplossing, vooral waar de installatie van grondlussen moeilijk is.
V4: Ondersteunt het voetgangerdetectie?
A: Ja. De radar ondersteunt detectiemodi voor alleen voertuigen en voor voetgangers plus voertuigen.
V5: Welke typen slagboomarmen worden ondersteund?
A: Het ondersteunt toepassingen voor slagbomen met rechte arm, vouwarm, hekarm en reclamearm.
V6: Hoe wordt de radar geconfigureerd?
A: De radar kan worden geconfigureerd via de GL Control app met een Bluetooth-verbinding. Installateurs kunnen de apparaatmodus, het type slagboom, de richting van de arm, het detectiedoel en het detectiebereik instellen.
V7: Welke communicatiemethoden worden ondersteund?
A: De RD79-6M ondersteunt Bluetooth en RS485 communicatie.
V8: Wat is de werkspanning?
A: De werkspanning is DC12-24V.
V9: Is het geschikt voor buitengebruik?
A: Ja. De RD79-6M heeft een IP66 beschermingsgraad en werkt van -40℃ tot +80℃.
V10: Ondersteunt het achtergrondleren?
A: Ja. Na installatie en parameterinstelling helpt achtergrondleren de radar om zich aan te passen aan de omgeving van de locatie en de detectiestabiliteit te verbeteren.
