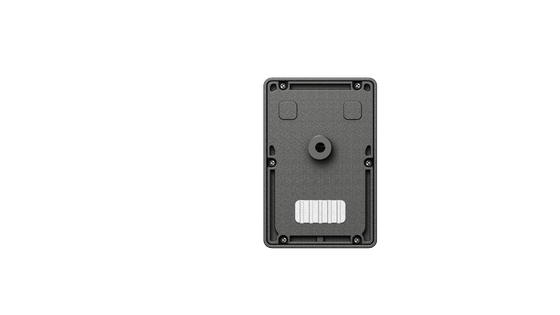

Slimme slagboomradar voor detectie van voertuigen en voetgangers, waardoor de veiligheid van de slagboomarm en de efficiëntie van de toegangscontrole voor parkeerplaatsen worden verbeterd.
| Plaats van herkomst | China |
|---|---|
| Merknaam | JUTAI |
| Certificering | CE |
| Modelnummer | RD79-6M |
| Document | RD79-6M.pdf |
| Min. bestelaantal | 1 |
| Prijs | negotiable |
| Verpakking Details | Karton |
| Levertijd | 5-8 werkdagen |
| Betalingscondities | L/C, D/A, D/P, T/T, Western Union |
| Levering vermogen | 1000 stuks/m |
Productdetails
| Producttype | Barrier Gate radar sensor | Radartechnologie | 79 GHz millimetergolf radar |
|---|---|---|---|
| Bedrijfsfrequentie | 79-81 GHz | Radarmodus | Anti-verbrijzeling / trekker / schuine montagetrekker |
| Afstandsresolutie | 4 cm | Antenneconfiguratie | 2T4R-antenne |
| Detectiedoelstelling | Alleen voertuig / Voetgangers- en voertuigdetectie | Het Type van barrièrewapen | Rechte arm / Opvouwbare arm / Hekarm / Reclamebarrière |
| Communicatiemethode | Communicatiemethode | APP configuratie | GL-controle |
| Reactietijd | ≤100ms | Voedingsspanning | DC12–24V |
| Gemiddelde stroom | 200mA@12V | Maximale stroom | 600 mA |
| Gemiddeld vermogen | 1,2 W bij 12 V | Bedrijfstemperatuur | -40℃ tot +80℃ |
| Beschermingsgraad | IP66 | Productgrootte | 73,5 × 110,9 × 32,8 mm |
| Bedrading uitgang | Voeding, GND, RS485, COM, NR | Hoofdfunctie | Barrière-anti-verbrijzelingsbescherming en openingstrekker |
Productomschrijving
Smart Barrier Gate Radar voor voertuig- en voetgangersdetectie
Productoverzicht
De RD79-6M 79GHz Millimeter Wave Barrier Gate Radar Sensor biedt geavanceerde anti-crush bescherming en trigger detectie voor parkeerbarrière poorten, toegang en uitgang management systemen, parkeerplaatsen,ondergrondse garages en toegangscontrolesystemen voor voertuigen.
Deze 79GHz millimetergolf radar sensor detecteert voertuigen of voetgangers binnen de barrière arm zone, waardoor veiliger opheffen en laten zakken acties.Vergeleken met traditionele lusdetectoren of infraroodsensoren, de RD79-6M maakt gebruik van 79GHz LFM-CW radar technologie met een 2T4R antenne structuur, leveren hoge afstand resolutie, nauwkeurige doel detectie,en stabiele werking in buiten- of complexe parkeeromgevingen.
De radar ondersteunt meerdere barrièrearmtypen, waaronder rechte arm, vouwarm, hekbarrières en advertentiebarrières.en in de afschakelmodus met kantelmontageMet de Bluetooth-appconfiguratie en RS485-communicatie kunnen installateurs de parameters gemakkelijk aanpassen tijdens de inbedrijfstelling van het project.
Belangrijkste kenmerken
- Dubbele functionaliteit- Integreert anti-crush bescherming en trigger detectie in één radar sensor
- 79GHz hoogprecisie radar- 79-81 GHz millimetergolfdetectie met een resolutie van 4 cm afstand
- Mens-voertuig scheiding- Ondersteunt alleen voertuig- of voetgangers- en voertuigdetectie
- Compatibiliteit met meerdere barrièrearmen- Werkt met rechte arm, vouwarm, hekarm en advertentie barrière poorten
- Bluetooth-app-debuggen- Configureerbaar via GL Control app met Bluetooth-connectiviteit
- Verstelbaar detectiebereik- Aanpasbare linker/rechts afstand, lange detectie afstand, en bijna geen detectie afstand
- RS485 Communicatie & Relay Output- Compatibel met barrièrepoortcontrollers en parkeertoegangscontrolesystemen
- IP66 Buitenbescherming- PC- en aluminiumlijst behuizing met werkbereik van -40°C tot +80°C
Technische specificaties
| Artikel 1 | Specificatie |
|---|---|
| Model | RD79-6M |
| Productsoort | Barrier Gate radar sensor |
| Werkfrequentie | 79-81 GHz |
| Radartechnologie | LFM-CW millimetergolfradar |
| Antenne | 2T4R |
| Afstandsresolutie | 4 cm |
| Doelwit voor opsporing | Alleen voor voertuigen / detectie van voetgangers en voertuigen |
| Tipe barrièrepoort | Rechte arm / vouwarm / hekarm / reclamebarrière |
| Communicatie | Bluetooth / RS485 |
| Reactietijd | ≤ 100 ms |
| Voedingsspanning | DC12-24V |
| Gemiddelde stroom | 200 mA@12V |
| Maximale werkstroom | 600 mA |
| Gemiddeld vermogen | 1.2W@12V |
| Huismateriaal | PC + aluminiumlegering |
| Grootte van het product | 73.5 * 110,9 * 32,8 mm |
| Beschermingscategorie | IP66 |
| Werktemperatuur | -40°C tot +80°C |
Definitie van bedrading
| Kleur van de draad | Functie |
|---|---|
| Rood | +12-24V gelijkstroom |
| Zwart | GND |
| Groen | RS485 B- |
| Geel | RS485 A+ |
| Blauw | COM |
| Wit | - Nee. |
| Bruin | Voorbehouden |
| Oranje | Voorbehouden |
Toepassingen
- Parkeerbarrièrepoorten
- In- en uitgangen van parkeerterreinen
- Toegangscontrole van ondergrondse garages
- Parkeerpoorten voor woningen
- Parkeerinstallaties voor commerciële gebouwen
- Beheer van de toegang tot het voertuig
- Rechtarm-barrièrepoorten
- Afklapbare barrièrepoorten
- Deeltjes en delen daarvan
- Advertentie barrière poorten
- Bescherming tegen verplettering van de barrièrepoort
- Detectie van voertuigontsteking
Inrichtingsnota's
De radar is aan de zijkant van de beugelkast van de barrière geïnstalleerd en vereist een opening van Φ17 mm met een horizontale afstand van de beugelkast van ongeveer 23-33 cm.en vaste afstand van het gat van de grond, afhankelijk van de grootte van de barrière.
Aanbevolen installatiepunten:
- Installeer de radar aan de zijkant van de barrière poort kast gericht op de barrière arm gebied
- Houd het radaropsporingsgebied in lijn met de beschermingszone van de barrièrearm
- Stel het juiste type barrièrearm en richting in de app in
- Uitvoeren van achtergrondonderwijs na installatie en aanpassing van parameters
- Hou mensen en voertuigen tijdens het achtergrondonderzoek ver van de detectiezone
- Bewaar configuratie na voltooiing van alle parameters
Vaak gestelde vragen
V1: Waar wordt RD79-6M voornamelijk voor gebruikt?
A: RD79-6M wordt hoofdzakelijk gebruikt voor parkeerbarrières om bescherming tegen verplettering en triggerdetectie voor voertuigen en voetgangers te bieden.
Q2: Welke frequentie gebruikt RD79-6M?
A: RD79-6M werkt op 79-81GHz millimeterwave radar frequentie.
V3: Kan RD79-6M een traditionele lusdetector vervangen?
A: In veel barrièrepoorttoepassingen kan RD79-6M worden gebruikt als een radar-gebaseerde trigger of anti-crush-detectieoplossing, vooral waar de installatie van de grondlus moeilijk is.
V4: Ondersteunt het voetgangersdetectie?
A: Ja, de radar ondersteunt alleen voertuigdetectie en voetgangers- en voertuigdetectie.
V5: Welke barrièrearmtypen worden ondersteund?
A: Het ondersteunt rechte arm, vouwarm, hekarm en reclame barrière gate toepassingen.
V6: Hoe is de radar geconfigureerd?
A: De radar kan worden geconfigureerd via de GL Control-app via Bluetooth-verbinding.
V7: Welke communicatiemethoden worden ondersteund?
A: RD79-6M ondersteunt Bluetooth en RS485 communicatie.
V8: Wat is de werkspanning?
A: De werkspanning is DC12-24V.
V9: Is het geschikt voor buitengebruik?
A: Ja. RD79-6M heeft een beschermingscategorie IP66 en werkt van -40°C tot +80°C.
V10: Ondersteunt het achtergrondonderwijs?
A: Ja. Na installatie en instelling van parameters helpt achtergrondonderwijs de radar zich aan te passen aan de omgeving van de locatie en de detectiestabiliteit te verbeteren.
