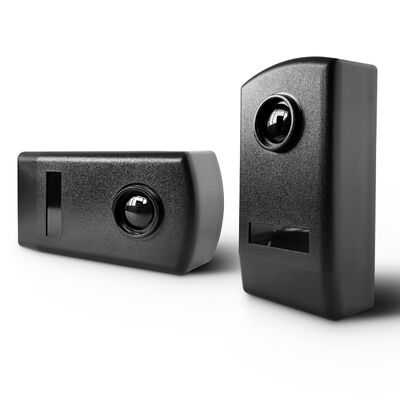

Infrarood fotocelsensor met IP65-bescherming tegen UV-interferentie voor automatische poorten
| Plaats van herkomst | China |
|---|---|
| Merknaam | JUTAI |
| Certificering | CE |
| Modelnummer | IR-20 |
| Document | IR-20.pdf |
| Min. bestelaantal | 1 |
| Prijs | negotiable |
| Verpakking Details | Tekenfilm |
| Levertijd | 5 - 8 werkdagen |
| Betalingscondities | T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay |
| Levering vermogen | 1000 stuks per maand |
Productdetails
| Producttype | Infrarood fotocel sensor | Detectieprincipe | Infraroodstraaldetectie |
|---|---|---|---|
| Sensortype | TX- en RX-doorgaande fotocel | Voeding | 12/24VAC/VDC |
| AC-synchronisatie | Ondersteund op 12/24VAC | Maximaal detectiebereik | 30m binnen of buiten |
| Beschermingsgraad | IP65 | Lichte Weerstand | Anti-sterk licht en UV-interferentie |
| Bedrijfstemperatuur | -30℃ aan +60℃ | Relaisuitgang | NEE / NC / COM |
| Installatietype | Wandmontage | Max. TX-werkstroom | 25mA |
| Maximale RX-werkstroom | 35 mA | relaiscontact | Maximaal 500 mA bij 48VAC/DC |
| Markeren | Infraroodfotocelsensor voor automatische poorten,IP65 beschermde fotocel sensor,Anti-UV-interferentie fotocel sensor |
||
Productomschrijving
Infrarood fotocel sensor met IP65 bescherming Anti UV Interferentie voor Automatische Poorten
Productoverzicht
DC12V/24V Home Surveillance Infrarood Straal Bewegingsmelder CE-gecertificeerd. DC12V/24V Home Surveillance Buiten Actieve Fotocel Straal Sensor Infrarood Detector. Verbetering van Beveiliging en Efficiëntie met JUTAI IR-20 Infrarood Straal Sensor.
Belangrijkste Kenmerken
- Infrarood doorstraal fotocel sensor voor poort- en slagboombeveiliging
- 20m maximale detectiebereik voor binnen- en buitenshuis toepassingen
- 12/24VAC/VDC voeding voor flexibele installatie
- IP65 verbeterde buitenbescherming voor poorttoegangsomgevingen
- Sterk licht en UV-interferentiebestendigheid voor de VAE en regio's met hoge temperaturen
- AC-synchronisatiefunctie ondersteunt twee paren die nauw samenwerken zonder interferentie
- NO / NC / COM relaisuitgang voor eenvoudige aansluiting op poortcontrollers
- TX vereist alleen stroomtoevoer, RX levert stroomtoevoer en relaisuitgang
- Compacte zwarte behuizing geschikt voor automatische poorten en parkeerbarrières
- LED-statusindicatie op ontvanger voor uitlijning en probleemoplossing
Toepassingsscenario's
- Automatische schuifpoorten
- Draaideuren
- Garagedeuren
- Parkeerbarrièrepoorten
- Ingangen van woonwijken
- Toegangscontrole van commerciële gebouwen
- Veiligheidsbescherming van industriële poorten
- Veiligheidsdetectie van buitendeuren in de VAE en het Midden-Oosten
Technische Parameters
| Model | IR-20M |
| Producttype | Infrarood fotocel sensor |
| Detectieprincipe | Infrarood doorstraal detectie |
| Sensorstructuur | TX Zender + RX Ontvanger |
| Voeding | 12/24VAC/VDC |
| AC Synchronisatie | Ondersteund, alleen met 12/24VAC |
| Max Detectiebereik | 20m Binnen of Buiten |
| Beschermingsgraad | IP65 Verbeterde Versie |
| Lichtinterferentiebestendigheid | Anti Sterk Licht en UV Interferentie |
| Geschikte Omgeving | VAE / Midden-Oosten / Buitengebieden met Hoge Temperatuur |
| Bedrijfstemperatuur | -10℃ tot +60℃ volgens originele handleiding |
| Max TX Werkstroom | 25mA |
| Max RX Werkstroom | 35mA |
| Max Relaiscontact | Max 500mA bij 48VAC/DC |
| Relaisuitgang | NO / NC / COM |
| Ontvanger LED Status | LED geeft straalonderbreking en relaisreactie aan |
| Installatietype | Wandmontage |
| Behuizingskleur | Zwart |
| Toepassing | Schuifpoort, Draaideur, Garagedeur, Barrièrepoort, Toegangscontrolesysteem |
| Pakket | Karton |
| Merk | JUTAI |
| Herkomst | China |
Productafbeeldingen
Bedradingsdefinitie
| TX Terminal 1 | 12/24VAC/DC Stroominvoer |
| TX Terminal 2 | +12VAC/DC |
| TX Terminal 3 | +24VAC/DC |
| RX Terminal 1 | 12/24VAC/DC Stroominvoer |
| RX Terminal 2 | +12VAC/DC |
| RX Terminal 3 | +24VAC/DC |
| RX Terminal 4 | COM / Gemeenschappelijk |
| RX Terminal 5 | NC / Normaal Gesloten |
| RX Terminal 6 | NO / Normaal Open |
Installatie-instructies
- Toegang tot het interieur door het voorpaneel van de fotocel op te tillen
- Steek kabels in de aangewezen sleuven en bevestig de basis stevig aan de muur
- Kies geschikte montagemethoden voor muur- of metalen oppervlakken
- Sluit kabels en voeding aan binnen het gespecificeerde spanningsbereik (12-24V DC/AC)
- Lijn de fotocel correct uit - de rode LED moet uit blijven wanneer correct geconfigureerd
- Verifieer de relaisreactie door de infraroodstraal te onderbreken
- Plaats het voorpaneel terug en zet het vast met de meegeleverde schroeven
Voordelen en Kenmerken
- Naadloze integratie met diverse deursystemen
- Flexibele montagemogelijkheden inclusief integratie aan de deurrand
- Betrouwbare veiligheidsmaatregelen voor automatische deuren en poorten
- Veelzijdige toepassingsmogelijkheden voor diverse omgevingen
- Precisiedetectiemogelijkheden voor ongevalpreventie
- Efficiënte prestaties met laag stroomverbruik
- Duurzaamheid in zware omstandigheden met IP67 waterdichte classificatie
De JUTAI IR-20 Infrarood Straal Sensor is een hoogtepunt van beveiliging en efficiëntie in diverse toepassingen. Met zijn geavanceerde functies, precieze detectiemogelijkheden en gebruiksvriendelijk installatieproces, levert de IR-20 ongeëvenaarde prestaties bij het waarborgen van veiligheid en gemak in diverse omgevingen, en verstevigt zo zijn rol als een onmisbaar onderdeel van moderne toegangscontrole- en beveiligingssystemen.
