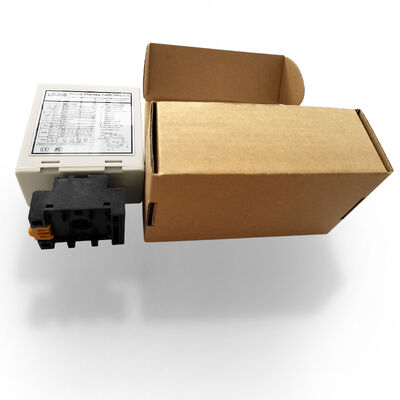

LD-200 Dubbelkanaals lusdetector met 16-niveau gevoeligheid, stabiele voertuigaanwezigheidsuitgang en 20-2000 µH detectiebereik

Plaats van herkomst	China
Merknaam	JUTAI
Certificering	CE
Modelnummer	LD-200
Document	LD-200.202.pdf
Min. bestelaantal	1
Prijs	negotiable
Verpakking Details	Tekenfilm
Levertijd	5 - 8 werkdagen
Betalingscondities	T/T,L/C,D/A,D/P,Western Union,Paypal,Alipay
Levering vermogen	1000 stuks per maand

Productdetails

Stroomvereisten	110-240 VAC (48 tot 63 Hz)	Zelfdraaibereik	20 tot 2000.
Gevoeligheid	16-Way Selectable/ Hoogste 0,010% Dl/L/Laagste 2,56%	Operatie Temp	-40 ~ +70℃
Reactietijden	Aan- en uitschakeling 10-90 ms	Specificatie	13.6 maal 8.6 maal 5.2
Markeren	Gevoeligheidslusdetector met 16 niveaus , Stabiele voertuigaanwezigheidsuitgang Voertuiglusdetector , 20-2000 μH detectiebereik inductieve lusdetector

Laat een bericht achter

Productomschrijving

Parkeerbarrière-lusdetector LD-200 met 16-niveaus gevoeligheid en stabiele voertuigvoorziening

Productoverzicht

Dual Channel Loop Detector for Parking Boom Barrier Gate 110-240VAC (48 tot 63Hz) - Geavanceerd voertuigdetectiesysteem voor parkeerbeheer en toegangscontrole-toepassingen.

Belangrijkste voordelen

Breed sensorenbereik en hoge gevoeligheid:nauwkeurige detectie van verschillende voertuigen met een breed detectiebereik van 15 tot 2000 μH
Automatische resetfunctie:Verbetert de systeemstabiliteit door automatisch opnieuw in te stellen in geval van storing
Richtingsherkenning:Precieze activering op basis van de richting van de voertuigbeweging
40000V bliksembescherming:Robuuste bescherming zorgt voor duurzaamheid
Grote bedrijfsomgeving:Stabiele prestaties van -40 °C tot +70 °C

Kernfunctionaliteit

Voertuigdetectie:Voertuigen nauwkeurig detecteren met behulp van inductieve sensortechnologie op basis van veranderingen in inductance

Richtingsherkenning:Identificeert specifieke voertuigbewegingsrichtingen voor nauwkeurige poortbeheersing

Automatische reset:Vermijdt handmatig ingrijpen door automatisch opnieuw in te stellen tijdens storingen

Relais-uitgang:Biedt relay-uitgangssignalen voor poortbeheer, verkeersbeheer en voertuigtelling

Toepassingen

Verkeersbeheersystemen
Automatisering van de poort
Beheer van parkeerfaciliteiten
Toegangscontrolesystemen
Sturing van verkeerslichten
Telling en analyse van voertuigen

Foto's van producten

Doppelkanaal parkeermanagement-inductieve lusdetector

Loop detector verbindingsdiagram

Gevoeligheidselectie-schakelaars

Indicatoren en schakelaars

Vermogen LED (RED):Verlicht wanneer "AAN" staat

CH1 LED-detectie:

Continu: voertuigdetectie
Langzaam knipperen: kortsluiting van de lus of onvoldoende draaien
Snel knipperen: open kringloop of overmatige draaien

CH2-detectie-LED:

Continu: voertuigdetectie
Langzaam knipperen: kortsluiting van de lus of onvoldoende draaien
Snel knipperen: open kringloop of overmatige draaien

Selectie van gevoeligheid

Gevoeligheid en frequentieaanpassingen met behulp van 7-richtings- en 10-richtings-switchinstellingen:

Doppelschakelaars 6, 7, 8 regelen de CH1-gevoeligheid (0,8 tot 0,015)
Dipschakelaars 3, 4, 5 regelen de CH2-gevoeligheid (0,8 tot 0,015)

Selectie van de loopfunctie op kanaal 1

Inrichting van speciale functies

Selectie van de CH1- en CH2-gevoeligheid

Frequentie-instelling

Herstelknop Opmerking:De LD-200 moet elke keer opnieuw worden ingesteld wanneer de dim-schakelaars worden gewijzigd.

Installatierichtlijnen

Gebruik ferromagnetische draden voor inductie spoel (tot 500 meter totale lengte)
Grootte van de spoel: rechthoek 1,0-2,0 m lang * 0,8-1,2 m breed
Vermijd rechte hoeken bij hoeken
Houd de stekker en de stopcontact van het product tijdens de installatie verticaal

Aanbevolen overzicht van de installatie van spoelen

De juiste oriëntatie van de installatie

Systeemintegratie

JUTAI LD200/202 Double Channels Vehicle Loop Detector Seriesmet richtingherkenningsfunctie voor eenkanaal-in- en uitgangstoepassingen.

Compatibele onderdelen

JUTAI Eendeursbesturing (model: AC-11)
JUTAI-poortbarrière (model: BR-110)
JUTAI RFID-lezer met lange afstand (model: PUHF-9)
Hoogtemperatuurbestendige lusspellen (model: JTHT-11)

Operatieproces

Inschrijvingsproces

Simultane activering van de lusspiraal:Beide lus spoelen worden ingedrukt wanneer de auto binnenkomt
UHF-lezer activeren:LD-200/202 activeert UHF-lezer bij de ingang
Identificatiekaart:Lezer zendt ID naar controller via Wiegand-uitgang
Identiteitsverificatie en toegangspoort:De controller verifieert de ID en opent de poortbarrière.
Voertuig:De barrièrearm wordt automatisch verlaagd wanneer het voertuig voorbijgaat
Veiligheidsborging:LD-100/102 biedt veiligheid en anti-crashing functionaliteit

Uitgangsproces

UHF-lezer activeren:LD-200/202 triggers in de UHF-lezer
Identiteitsverificatie en toegangspoort:Controleerder verifieert de ID en opent de uitgangsbarrière
Vervoerder:De barrièrearm wordt automatisch verlaagd wanneer het voertuig voorbijgaat
Veiligheidsmaatregelen:LD-100/102 zorgt voor veiligheid tijdens het uitgangsproces

Richtingherkenning

Zorg ervoor dat de dubbele kanalenlusdetector geen signaal meer uitstuurt wanneer de auto langs een andere UHF-lezer gaat, waarbij nauwkeurige in- en uitgangsgegevens worden bewaard.

Richtingsherkenningsfunctie

Onafhankelijke werkwijze

De JUTAI LD-200/202 kan functioneren als twee onafhankelijke detectoren met een enkelkanaal voor standaard parkeerplaatsen met één in- en één uitgang:
