CG15-8L12 Industriële Deur Veiligheidslichtscherm met 8-straals Infrarooddetectie, 12m Bereik & IP67 Bescherming voor Hoge-Snelheidsdeuren

De JUTAI CG15-8L12 is een compacte productiefaciliteit deur opto-elektronisch veiligheidsbarrière ontworpen voor snel rollen deuren, garagedeuren, koelopslagdeuren, sectiedeuren,rolluiken en deuren van de laadplaats.

Het maakt gebruik van een 8-straal infrarood detectie systeem gecombineerd met cross-detectie technologie om een breder beschermend raster te vormen over de deur.een voetganger of een ander obstakel onderbreekt het infraroodnet, verandert de ontvanger onmiddellijk de uitgangsstatus van de relais en stuurt hij een veiligheidssignaal naar de deurcontroller.

De CG15-8L12 is vooral geschikt voor projecten waarvoor een compacte Grid Mini-veiligheidssensor nodig is.Het biedt een alternatieve oplossing voor producenten van productiefaciliteiten deuren en systeemintegratoren op zoek naar een slank profiel, langeafstands- en weerbestendige deurbeschermingssensor.

In tegenstelling tot een basisparallelstraal-fotocellensysteem combineert de CG15-8L12 horizontale en kruisende infraroodstralen om een dichter beschermend detectiegrad te creëren.

Dit ontwerp helpt blinde gebieden tussen afzonderlijke optische punten te verminderen en verbetert de aanwezigheidsdetectie over de deuropening van de productiefaciliteit.

De zender en de ontvanger ondersteunen een maximale detectieafstand van maximaal 12 meter, waardoor de sensor geschikt is voor brede deuren van productiefaciliteiten,ingangen van magazijnen en grote openingen van het laadstation.

De dunne aluminium behuizing kan worden geïnstalleerd in de deurrail of extern op het deurframe.

De sensor ondersteunt twee werkwijzen:

Normale modus:
Elke onderbroken infraroodstraal verandert onmiddellijk de veiligheidsuitgang.

Verborgen modus:
Vaste obstakels veroorzaakt door de deurrail of deurstructuur kunnen tijdens de installatie worden verborgen, zodat het resterende detectiegebied normaal kan blijven functioneren.

Deze functie is met name nuttig wanneer het lichtgordijn in een deurgeleider van een productiefaciliteit is geïnstalleerd.

De behuizing met IP67 beschermt de interne optische en elektronische componenten tegen stof, vocht en blootstelling aan water.

Het is geschikt voor deuren van productiefaciliteiten, vochtige magazijnen, ingangen van koelruimten en toepassingen voor toegang tot buitenruimten.

Het dunne aluminium profiel biedt mechanische sterkte, corrosiebestendigheid en langdurige stabiliteit in veeleisende industriële omgevingen.

De ontvanger biedt NO-, NC- en COM-relaiscontacten die een gemakkelijke verbinding met:

• met een vermogen van niet meer dan 50 W
• Garagedeurbesturingsapparaten
• met een vermogen van niet meer dan 50 W
• PLC-systemen
• Toegangscontroleapparatuur
• Veiligheidsrelaiscircuits

De opto-elektronische veiligheidsbarrière bestaat uit één infraroodzender en één ontvanger aan tegenovergestelde zijden van de deuropening.

De zender zendt meerdere infraroodstralen naar de ontvanger.het vormen van een beschermd gebied in rastervorm.

Wanneer alle lichtstralen correct worden ontvangen, blijft de relais in zijn normale werking.

Wanneer een vorkheftruck, voertuig, voetganger of voorwerp het detectienet onderbreekt, verandert de ontvanger de relaisuitgang en stuurt hij een signaal naar de deurcontroller van de productiefaciliteit.De controller kan dan stoppen, opnieuw openen of voorkomen dat de deur sluit, afhankelijk van de geprogrammeerde deurlogic.

In de normale modus genereert een onderbreking van een actieve infraroodstraal een uitgangssignaal.

Deze modus wordt aanbevolen voor installatie op de deurframe en voor toepassingen waarbij het volledige detectiegebied actief moet blijven.

Typische toepassingen zijn:

• PVC-snelheidsdeuren
• Garagedeuren
• Hoofddorpen met sectie
• met een diameter van niet meer dan 50 mm
• De ingangen van de opslagplaatsen
• Deuren van het laadstation

Verborgen modus is ontworpen voor:de situatie waarin de deurbak afdaalt en infraroodstralen van boven naar beneden blokkeert, wordt beschouwd als normale modus en de relais niet wordt geactiveerd;; Wanneer een voorwerp andere dan door de deur geblokkeerde infraroodstraling blokkeert, wordt de veiligheidsfunctie tegen instorting geactiveerd om de deur te openen

Het detecteert heftrucks, voertuigen, voetgangers en goederen voor of tijdens het sluiten van de deur, waardoor de deurcontroller de deur kan stoppen of opnieuw openen.

Biedt extra veiligheidsdetectie voor residentiële, commerciële en ondergrondse garagedeuren.

De IP67 aluminium behuizing is geschikt voor vochtige, koude en condensatie-gevoelige omgevingen die vaak voorkomen rond koelopslaghuizen.

Biedt een beschermend infrarood detectie raster rond logistieke laadruimten en magazijn doking ingangen.

Kan langs het deurraam of de geleidingsrail worden geïnstalleerd om het sluitingsgebied van bovenste sectiedeuren te controleren.

Biedt aanwezigheidsdetectie voor industriële en commerciële rolluiken.

• Compact Grid Mini-stijl productiefaciliteit deur sensor
• Infraroodrooster met kruisopsporing van acht stralen
• Tot 12 m lange afstandsdetectie
• 1500 mm dun aluminiumprofiel
• Normale en verborgen werkwijze
• van de soort gebruikt voor de vervaardiging van motorvoertuigen
• IP67 stofdichte en waterdichte constructie
• NO, NC en COM relaisuitgang
• Snelle detectie van 30 ms
• Geschikt voor voertuigen, vorkheftrucks en voetgangersdetectie
• Eenvoudige integratie met deurcontrollers van productiefaciliteiten
• OEM en ODM aanpassing beschikbaar

De CG15-8L12 is ontworpen voor productiefaciliteitsdeurenprojecten die normaal gesproken gebruikmaken van compacte raster-stijl of mini opto-elektronica veiligheidsbarrièresensoren.

Het dunne profiel, de optische detectie, de verbergfunctie en de relaisopbrengst maken het geschikt voor vervangingsprojecten.nieuwe productie van deuren en op maat gemaakte productiefaciliteiten voor veiligheidssystemen voor deuren.

De compatibiliteit met een bestaande controller, de kabeldefinitie, de logische uitgang en de installatiedimensies moeten worden bevestigd voordat een ander merk of model wordt vervangen.

Installeer de zender en de ontvanger verticaal aan tegengestelde zijden van de deuropening.

Zorg ervoor dat:

• Beide profielen zijn op dezelfde hoogte geïnstalleerd.
• De optische oppervlakken staan tegenover elkaar.
• De profielen zijn parallel en niet gedraaid.
• Het installatieoppervlak is stijf en trillingsbestendig.
• De stroom- en signaalkabel zijn gescheiden van de motor- en omvormerkabel.
• De relais-uitgangslogic wordt bevestigd voordat deze wordt aangesloten op de deurcontroller.
• Verborgen modus wordt pas geconfigureerd nadat de sensor correct is uitgelijnd.
• Het volledige detectiegebied wordt getest voordat de deur in gebruik wordt genomen.

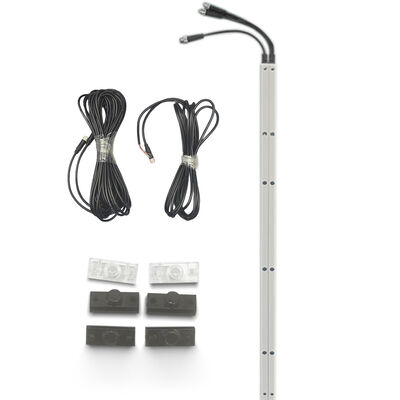

• 1 × Infraroodzender
• 1 × Infraroodontvanger
• Verbindingskabels
• Montage-accessoires
• Installatie-instructies
