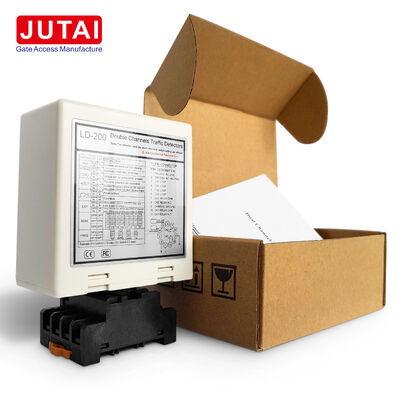

LD-200 Dubbelkanaals inductieve lusdetector voor parkeerhekken, voertuigrichting en aanwezigheidsdetectie

De JUTAI LD-200 / LD-202 is eenmet een vermogen van niet meer dan 50 Wontworpen voor parkeerbarrièrepoorten, voertuigtoegangs- en -uitgangscontrole, toegangscontrolesystemen en verkeersbeheersingstoepassingen.

In tegenstelling tot een enkelkanaaldetector kan het dubbelkanaaldesigntwee onafhankelijke inductieve lussen, CH1 en CH2, waardoor één detector twee voertuigdetectiezones kan monitoren.richtingsdetectie van het voertuig, waardoor de detector bijzonder geschikt is voor parkeeringen, parkeergangen en tweerichtings rijstroken.

De detector biedt instelbare aanwezigheid en puls relais uitgangen, acht gevoeligheid niveaus voor elk kanaal,vier selecteerbare frequentieniveaus en zes werkwijzen voor verschillende parkeer- en verkeersregelingseisen.

De detector biedt zes werkwijzen voor verschillende besturingsvereisten:

Deze flexibele modusstructuur maakt het mogelijk om dezelfde detector te gebruiken voor zowel eenvoudige detectie met twee lussen als voor geavanceerdere toepassingen voor de richting van het voertuig.

Elk kanaal biedt8 selecteerbare gevoeligheidsniveaus:

Dit stelt de installateur in staat om CH1 en CH2 aan te passen volgens:

• Loopgrootte
• Type voertuig
• Installatievoorwaarden
• Vereiste detectiegevoeligheid

Het handboek bevat ook een speciale gevoeligheidstoenamefunctie voor toepassingen zoals aanhangwagens, waar een stabiele aanwezigheidsdetectie belangrijk is.

De werkfrequentie kan worden ingesteld vanaf ongeveer20 kHz tot 100 kHzmet vier selecteerbare frequentieniveaus:

• Hoog
• Gemiddeld-hoog
• Gemiddeld laag
• Laag

Frequentieaanpassing is handig wanneer meerdere lussen dicht bij elkaar worden geïnstalleerd omdat verschillende frequentie-instellingen kunnen helpen om interferentie tussen aangrenzende detectielussen te verminderen.

De detector ondersteunt twee voertuig-aanwezigheid gedragingen:

De handleiding beveelt aan om de lusdraaien te configureren volgens de totale lusomtrek:

Voor een typische installatie voor richtingsdetectie met twee lussen wordt CH1 en CH2 in de handleiding geïllustreerd als twee afzonderlijke lussen die langs het rijpad van het voertuig worden geplaatst, met ongeveer1 m afstand tussen de twee detectielussen.

In vergelijking met een voertuigdetector met één kanaal biedt de LD-200 / LD-202 een aantal belangrijke voordelen:

• Een detector ondersteunt twee inductieve lussen
• Ondersteunt richtingsdetectie
• CH1 en CH2 kunnen ook onafhankelijk werken
• 8 gevoeligheidsniveaus voor elk kanaal
• 6 configureerbare werkwijzen
• Opties voor aanwezigheid- en pulsautoutput
• Frequentieaanpassing 20 -100 kHz
• Automatische reset- en permanente aanwezigheidsmodi
• Geschikt voor het bedienen van voertuigen bij binnenkomst en uitgang

Voor parkeersystemen is de dubbelkanaaldetector hierdoor bijzonder handig wanneer:twee lussen, richtingherkenning van het voertuig of een flexibeler barrièrebeheerslogiczijn vereist.

• Vermogen LED (RED):Verlicht om "AAN" aan te geven
• CH1-detectie-LED:
  • Steady On: voertuigdetectie
  • Langzaam knipperen: kortsluiting van de lus of onvoldoende draaien
  • Snel knipperen: open kringloop of overmatige draaien
• CH2-detectie-LED:
  • Steady On: voertuigdetectie
  • Langzaam knipperen: kortsluiting van de lus of onvoldoende draaien
  • Snel knipperen: open kringloop of overmatige draaien

De aanpassing van de gevoeligheid en de frequentie wordt vergemakkelijkt door middel van 7-richtings- en 10-richtings-switchinstellingen:

• 8 verschillende gevoeligheidsinstellingen beschikbaar via de dimschakelaarconfiguratie
• Dipschakelaars 6, 7 en 8 regelen de CH1-gevoeligheid (0,8 tot 0,015)
• Dipschakelaars 3, 4 en 5 regelen de CH2-gevoeligheid (0,8 tot 0,015)

Schakelaar 1 (S1) - Selectie van de loopfunctie van kanaal 1:

• DIP 1 & DIP 2: speciale gevoeligheidstoename voor beide aanhangwagens (beide kanalen)
• D3, D4, D5 en Schakelaar 2 D1, D2: Speciale functies (modus 1, 2, 3 richtingsdetectie, modus 4, 5, 6 normale modus)
• D6 & D7 & D8 en Schakelaar 2 D3 & D4 & D5: CH1- en CH2-gevoeligheidselectie (acht niveaus)
• D9 & D10 en Switch2 D6, D7: Frequentie selectie (20 K tot 100 KHz)

• De grootte van de spoel moet rechthoekig zijn: lengte 1,0 tot 2,0 meter, breedte 0,8 tot 1,2 meter
• Vermijd zo veel mogelijk rechte hoeken bij hoeken
• Gebruik ferromagnetische draden voor inductie spoel, totale lengte tot 500 meter
• Houd de stekker en de stopcontact van het product tijdens de installatie verticaal

De JUTAI LD200/202-serie dubbelkanaals voertuiglusdetectoren, uitgerust met richtingherkenningsfunctie, zijn ideaal voor eenkanaalscenario's voor in- en uitgang wanneer ze zijn geïntegreerd met:

• JUTAI Eendeursbesturing (model: AC-11)
• JUTAI-poortbarrière (model: BR-110)
• JUTAI RFID-lezer met lange afstand (model: PUHF-9)
• Hoogtemperatuurbestendige lusspellen (model: JTHT-11)

De JUTAI LD-200/202 Double Channel Loop Detector kan ook functioneren als twee onafhankelijke enkelkanaalslusdetectoren, geschikt voor standaard parkeerplaatsen met één in- en één uitgang.

Deze configuratie biedt kostenbesparende voordelen door de hardware-kosten te verminderen die verband houden met het gebruik van afzonderlijke detectoren voor elke functie.
