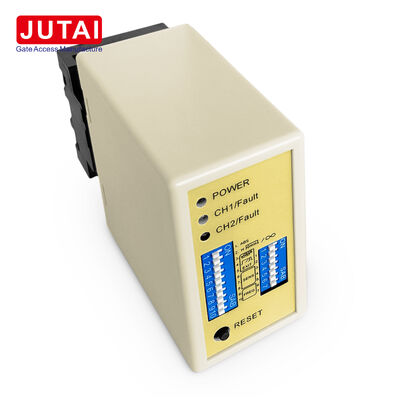

LD-200 Twee-kanaals parkeerlusdetector met richtingherkenning aanwezigheid en puls relais uitgangen

De LD-200 combineert twee parking-loop-invoeringen met configureerbare relay-logic voor aanwezigheid, puls en voertuigrichting toepassingen.Deze detector is ontworpen voor barrièrepoorten en parkeerbegeleidingskasten waarbij CH1 en CH2 moeten worden gemonitord door één enkel apparaat met een verschillend uitgangsgedrag op basis van de rijstrookvolgorde..

De relaisconfiguratie is een belangrijke kracht van dit product. In de onafhankelijke modus functioneren beide kanalen als afzonderlijke voertuig-aanwezigheid detectoren.de overeenkomstige relais produceert een uitgang wanneer voertuigen in of uit een lus gaanIn richtingsmodus gebruikt de detector CH1- en CH2-activeringssequentie om de reisrichting te bepalen en geprogrammeerde relaisresponsen te genereren.

Dit maakt de LD-200 ideaal voor installateurs die één dual-channel detector nodig hebben om meerdere parkeerfuncties te dekken in plaats van verschillende detectoren te selecteren voor verschillende rijstrookontwerpen.

• Verzoek tot opening van een barrière
• Monitoring van de aanwezigheid van het voertuig
• Passagebevestiging
• Logische in-/uitgang richting
• Detectie in twee zones
• Generatie van voertuigstroomsignaal

Voor richtingsdetectie worden twee afzonderlijke lussen uitgelijnd met het voertuigpad en ongeveer 1 meter uit elkaar geplaatst.Installateurs moeten beide lussen afzonderlijk controleren, selecteer de juiste gevoeligheid en kies verschillende frequentieinstellingen wanneer nabijgelegen lussen interferentie veroorzaken.

• Vermogen LED (RED):Verlicht om "AAN" aan te geven
• CH1-detectie-LED:
  • Steady On: voertuigdetectie
  • Langzaam knipperen: kortsluiting van de lus of onvoldoende draaien
  • Snel knipperen: open kringloop of overmatige draaien
• CH2-detectie-LED:
  • Steady On: voertuigdetectie
  • Langzaam knipperen: kortsluiting van de lus of onvoldoende draaien
  • Snel knipperen: open kringloop of overmatige draaien

De aanpassing van de gevoeligheid en de frequentie wordt vergemakkelijkt door middel van 7-richtings- en 10-richtings-switchinstellingen:

• 8 verschillende gevoeligheidsinstellingen beschikbaar via de dimschakelaarconfiguratie
• Dipschakelaars 6, 7 en 8 regelen de CH1-gevoeligheid (0,8 tot 0,015)
• Dipschakelaars 3, 4 en 5 regelen de CH2-gevoeligheid (0,8 tot 0,015)

Schakelaar 1 (S1) - Selectie van de loopfunctie van kanaal 1:

• DIP 1 & DIP 2: speciale gevoeligheidstoename voor beide aanhangwagens (beide kanalen)
• D3, D4, D5 en Schakelaar 2 D1, D2: Speciale functies (modus 1, 2, 3 richtingsdetectie, modus 4, 5, 6 normale modus)
• D6 & D7 & D8 en Schakelaar 2 D3 & D4 & D5: CH1- en CH2-gevoeligheidselectie (acht niveaus)
• D9 & D10 en Switch2 D6, D7: Frequentie selectie (20 K tot 100 KHz)

• De grootte van de spoel moet rechthoekig zijn: lengte 1,0 tot 2,0 meter, breedte 0,8 tot 1,2 meter
• Vermijd zo veel mogelijk rechte hoeken bij hoeken
• Gebruik ferromagnetische draden voor inductie spoel, totale lengte tot 500 meter
• Houd de stekker en de stopcontact van het product tijdens de installatie verticaal

De JUTAI LD200/202-serie dubbelkanaals voertuiglusdetectoren, uitgerust met richtingherkenningsfunctie, zijn ideaal voor eenkanaalscenario's voor in- en uitgang wanneer ze zijn geïntegreerd met:

• JUTAI Eendeursbesturing (model: AC-11)
• JUTAI-poortbarrière (model: BR-110)
• JUTAI RFID-lezer met lange afstand (model: PUHF-9)
• Hoogtemperatuurbestendige lusspellen (model: JTHT-11)

Richtingsherkenning:De richtingherkenningsfunctie zorgt ervoor dat de dubbelkanaalslusdetector het signaal niet opnieuw activeert wanneer de auto langs een andere UHF-lezer gaat,alleen in- of uitgangsgegevens in het systeem registreren.

De JUTAI LD-200/202 Double Channel Loop Detector kan ook functioneren als twee onafhankelijke enkelkanaalslusdetectoren, geschikt voor standaard parkeerplaatsen met één in- en één uitgang.Deze configuratie biedt kostenbesparende voordelen door de hardware-kosten te verminderen die verband houden met het gebruik van afzonderlijke detectoren voor elke functie.
