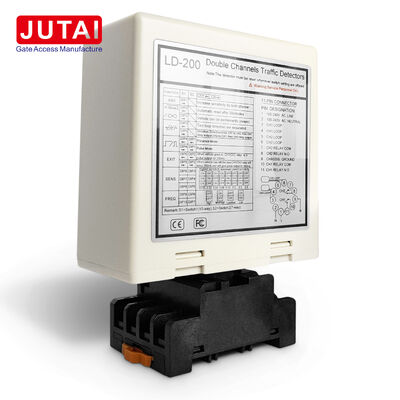

LD-200 Voertuiglusdetector met Dubbele Onafhankelijke Kanalen voor Parkeer Ingang en Uitgang Controle

De LD-200 is speciaal ontworpen voor parkeergangen en -uitgangen die de richting van het voertuig moeten detecteren.waarmee de detector CH1- en CH2-activeringssequenties kan vergelijken en richtingsspecifieke relaisreacties kan genereren.

Een CH1-eerste volgorde geeft één richting aan, terwijl een CH2-eerste volgorde de omgekeerde geeft.,De detector vormt een aanvulling op de parkeerbesturingssystemen door essentiële lus- en relaisinformatie te verstrekken.

Wanneer projecten twee afzonderlijke voertuig-aanwezigheidszones vereisen, kunnen de kanalen onafhankelijk van elkaar werken.Deze flexibiliteit stelt de installateurs in staat om één kanaal voor een naderingslus en het tweede voor de doorgang te gebruiken, veiligheid of secundaire detectiepunten.

Met behulp van de juiste DIP-switch-combinaties, kan de DIP-switch worden gebruikt voor het controleren van de werking van de DIP-switch.de logische uitgang kan worden afgestemd op specifieke in- of uitgangsequentievereisten.

Elk kanaal heeft acht gevoeligheidsgraad (0,015% tot 0,8%) en vier frequentieinstellingen over ongeveer 20-100 kHz.Frequentieseparatie helpt wanneer lussen in naburige rijstroken dicht genoeg bij elkaar staan om elkaar te beïnvloedenDe detector ondersteunt ook trailergevoeligheidverbetering, automatische reset en permanente aanwezigheid.

• Regeling van de richting van de parkeeringang
• Parkeeruitgangrichtingsregeling
• Tweerichtingsbanden voor voertuigen
• Toegangsbeheerde commerciële locaties
• Gebouwde poortsystemen
• Industriële toegangs- en uitgangswegen

Voor richtingherkenning moeten de twee lussen achtereenvolgens langs het voertuigpad worden geïnstalleerd.passende gevoeligheid, en frequentie selectie zijn cruciaal voor een stabiele sequentie.

• Vermogen LED (RED):Verlicht om "AAN" aan te geven
• CH1-detectie-LED:
  • Steady On: voertuigdetectie
  • Langzaam knipperen: kortsluiting van de lus of onvoldoende draaien
  • Snel knipperen: open kringloop of overmatige draaien
• CH2-detectie-LED:
  • Steady On: voertuigdetectie
  • Langzaam knipperen: kortsluiting van de lus of onvoldoende draaien
  • Snel knipperen: open kringloop of overmatige draaien

De aanpassing van de gevoeligheid en de frequentie wordt vergemakkelijkt door middel van 7-richtings- en 10-richtings-switchinstellingen:

• 8 verschillende gevoeligheidsinstellingen beschikbaar via de dimschakelaarconfiguratie
• Dipschakelaars 6, 7 en 8 regelen de CH1-gevoeligheid (0,8 tot 0,015)
• Dipschakelaars 3, 4 en 5 regelen de CH2-gevoeligheid (0,8 tot 0,015)

Schakelaar 1 (S1) - Selectie van de loopfunctie van kanaal 1:

• DIP 1 & DIP 2: speciale gevoeligheidstoename voor beide aanhangwagens (beide kanalen)
• D3, D4, D5 en Schakelaar 2 D1, D2: Speciale functies (modus 1, 2, 3 richtingsdetectie, modus 4, 5, 6 normale modus)
• D6 & D7 & D8 en Schakelaar 2 D3 & D4 & D5: CH1- en CH2-gevoeligheidselectie (acht niveaus)
• D9 & D10 en Switch2 D6, D7: Frequentie selectie (20 K tot 100 KHz)

• De grootte van de spoel moet rechthoekig zijn: lengte 1,0 tot 2,0 meter, breedte 0,8 tot 1,2 meter
• Vermijd zo veel mogelijk rechte hoeken bij hoeken
• Gebruik ferromagnetische draden voor inductie spoel, totale lengte tot 500 meter
• Houd de stekker en de stopcontact van het product tijdens de installatie verticaal

De JUTAI LD200/202-serie dubbelkanaals voertuiglusdetectoren, uitgerust met richtingherkenningsfunctie, zijn ideaal voor eenkanaalscenario's voor in- en uitgang wanneer ze zijn geïntegreerd met:

• JUTAI Eendeursbesturing (model: AC-11)
• JUTAI-poortbarrière (model: BR-110)
• JUTAI RFID-lezer met lange afstand (model: PUHF-9)
• Hoogtemperatuurbestendige lusspellen (model: JTHT-11)

Inschrijvingsproces:

1. De auto komt de buurt binnen/de parkeerplaats, terwijl hij tegelijkertijd op twee lusspellen drukt.
2. LD-200/202 activeert UHF-lezer bij de ingang
3. UHF-lezer leest kaart-ID en stuurt naar de controller via Wiegand-uitgang
4. De controller controleert de geldigheid van de ID en stuurt het signaal naar de toegangspoort.
5. De auto komt binnen, de barrièrearm daalt automatisch.
6. LD-100/102 biedt veiligheid en anti-crashing functionaliteit

Uitgangsproces:

1. Auto uitgangen gemeenschap / parkeerplaats, passeren binnen UHF-lezer
2. LD-200/LD-202 triggert UHF-lezer om kaart te lezen en ID naar controller te sturen
3. De controller controleert de geldigheid van de ID en stuurt het signaal naar de toegangspoort.
4. Auto-uitgangen, de barrière arm verlaagt automatisch
5. LD-100/102 biedt veiligheid en anti-crashing functionaliteit

Richtingsherkenning:De richtingherkenningsfunctie zorgt ervoor dat de dubbelkanaalslusdetector het signaal niet opnieuw activeert wanneer de auto langs een andere UHF-lezer gaat,alleen in- of uitgangsgegevens in het systeem registreren.

De JUTAI LD-200/202 Double Channel Loop Detector kan ook functioneren als twee onafhankelijke enkelkanaalslusdetectoren, geschikt voor standaard parkeerplaatsen met één in- en één uitgang.Deze configuratie biedt kostenbesparende voordelen door de hardware-kosten te verminderen die verband houden met het gebruik van afzonderlijke detectoren voor elke functie.
