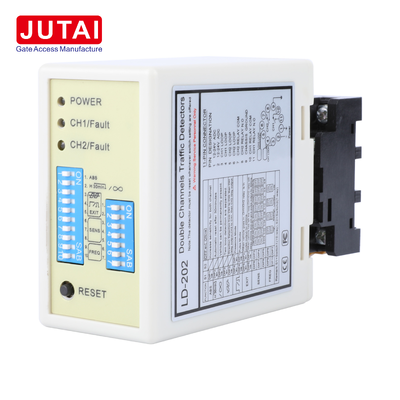

LD-200 LD-202 Dual Channel Vehicle Loop Detector AC DC Versies voor parkeerbarrière en richtingsdetectie

De LD-200 / LD-202 serie biedt hetzelfde dubbelkanaals voertuigdetectieconcept in twee voedingsversies. De LD-200 is ontworpen voor 100-240VAC voeding, terwijl de LD-202 12-24VAC/DC gebruikt. Dit stelt een integrator van parkeersystemen in staat om de detector te selecteren die overeenkomt met de beschikbare voeding in de barrière of toegangscontrolekast, zonder het basis dubbel-lus werkingsconcept te wijzigen.

Beide versies accepteren twee inductieve lussen, CH1 en CH2, en kunnen worden gebruikt voor onafhankelijke voertuigaanwezigheidsdetectie of voor directionele logica wanneer de lussen sequentieel zijn gerangschikt. De serie is daarom geschikt voor parkeerbarrières, toegangscontrole-ingangen, uitrijstroken en andere projecten die twee detectiezones vereisen.

• Twee onafhankelijke lus-ingangen
• Voertuigrichtingsdetectie
• Zes selecteerbare werkmodi
• Aanwezigheids- en pulsrelaiswerking
• Acht gevoeligheidsniveaus per kanaal
• Vier frequentieselecties over ongeveer 20-100kHz
• Automatische reset en permanente aanwezigheidsmodi
• Functie voor verhoogde trailergevoeligheid
• LED-gebaseerde detectie en lusfoutindicatie

Kies LD-200 wanneer de regelkast 100-240VAC levert. Kies LD-202 wanneer de beschikbare voeding 12-24VAC/DC is. De selectie moet gebaseerd zijn op de projectvoedingsarchitectuur en bedradingsvereisten. Andere voertuigdetectiefuncties blijven gebaseerd op hetzelfde dubbelkanaals principe zoals beschreven in de seriehandleiding.

Voor een typische dubbel-lus richtingsdetectie lay-out worden CH1 en CH2 geïnstalleerd als aparte detectielussen na elkaar langs de rijstrook. De illustratie in de handleiding toont ongeveer 1m tussen de twee lussen. Na installatie moet de detector worden gereset telkens als de DIP-schakelaarinstellingen worden gewijzigd.

• Voeding LED (ROOD): Brandt om "Power ON" aan te geven
• CH1 Detectie LED:
  • Constant aan: Voertuigdetectie
  • Langzaam Knipperend: Lus kortsluiting of onvoldoende wikkelingen
  • Snel Knipperend: Lus open circuit of overmatige wikkelingen
• CH2 Detectie LED:
  • Constant aan: Voertuigdetectie
  • Langzaam Knipperend: Lus kortsluiting of onvoldoende wikkelingen
  • Snel Knipperend: Lus open circuit of overmatige wikkelingen

Gevoeligheids- en frequentieaanpassing wordt vergemakkelijkt door 7-weg en 10-weg dip-schakelaarinstellingen:

• 8 verschillende gevoeligheidsinstellingen beschikbaar via dip-schakelaarconfiguratie
• Dip-schakelaars 6, 7 en 8 regelen de CH1-gevoeligheid (0,8 tot 0,015)
• Dip-schakelaars 3, 4 en 5 regelen de CH2-gevoeligheid (0,8 tot 0,015)

Schakelaar 1 (S1) - Kanaal 1 Lus Functieselectie:

• DIP 1 & DIP 2: Speciale Gevoeligheidsverhoging Voor Beide Trailers (Beide Kanalen)
• D3, D4, D5 en Schakelaar 2 D1, D2: Speciale Functies (Modus 1, 2, 3 Richtingsdetectie. Modus 4, 5, 6 Normale modus)
• D6 & D7 & D8 en Schakelaar 2 D3 & D4 & D5: CH1 en CH2 Gevoeligheid Selectie (Acht Niveaus)
• D9 & D10 en Schakelaar 2 D6, D7: Frequentie Selectie (20 K tot 100 KHz)

• De afmetingen van de spoel moeten rechthoekig zijn: lengte 1,0 tot 2,0 meter, breedte 0,8 tot 1,2 meter
• Vermijd rechte hoeken in bochten zoveel mogelijk
• Gebruik ferromagnetische draden voor de inductiespoel, totale lengte tot 500 meter
• Houd de productstekker en -bus tijdens installatie in verticale richting

De JUTAI LD200/202 dubbelkanaals voertuiglusdetector serie, uitgerust met richtingherkenningsfunctie, is ideaal voor scenario's met één kanaal in- en uitgang wanneer geïntegreerd met:

• JUTAI Deurcontroller (Model: AC-11)
• JUTAI Poortbarrière (Model: BR-110)
• JUTAI Langeafstands RFID-lezer (Model: PUHF-9)
• Hoge temperatuurbestendige lusspoelen (Model: JTHT-11)

De JUTAI LD-200/202 Dubbelkanaals Lusdetector kan ook functioneren als twee onafhankelijke enkelskanaals lusdetectoren, geschikt voor standaard één-in en één-uit parkeerplaatsen.

Deze configuratie biedt kostenbesparende voordelen door de hardwarekosten te verminderen die gepaard gaan met het gebruik van aparte detectoren voor elke functie.

• Parkeerbarrièrepoorten met AC-gevoede regelkasten
• Laagspannings DC/AC parkeercontrollers
• Detectie van in- en uitgangsrichting
• Twee-lus voertuigtoegangswegen
• Commerciële parkeersystemen
• Residentiële en industriële voertuigpoorten

Het aanbieden van zowel AC- als laagspannings voedingsversies geeft distributeurs en integrators flexibiliteit voor verschillende barriëremarken en projectstandaarden. De gemeenschappelijke dubbelkanaals logica maakt het ook gemakkelijker om rijstrookontwerpen te standaardiseren, terwijl het juiste voedingsmodel voor elke installatie wordt gekozen.
