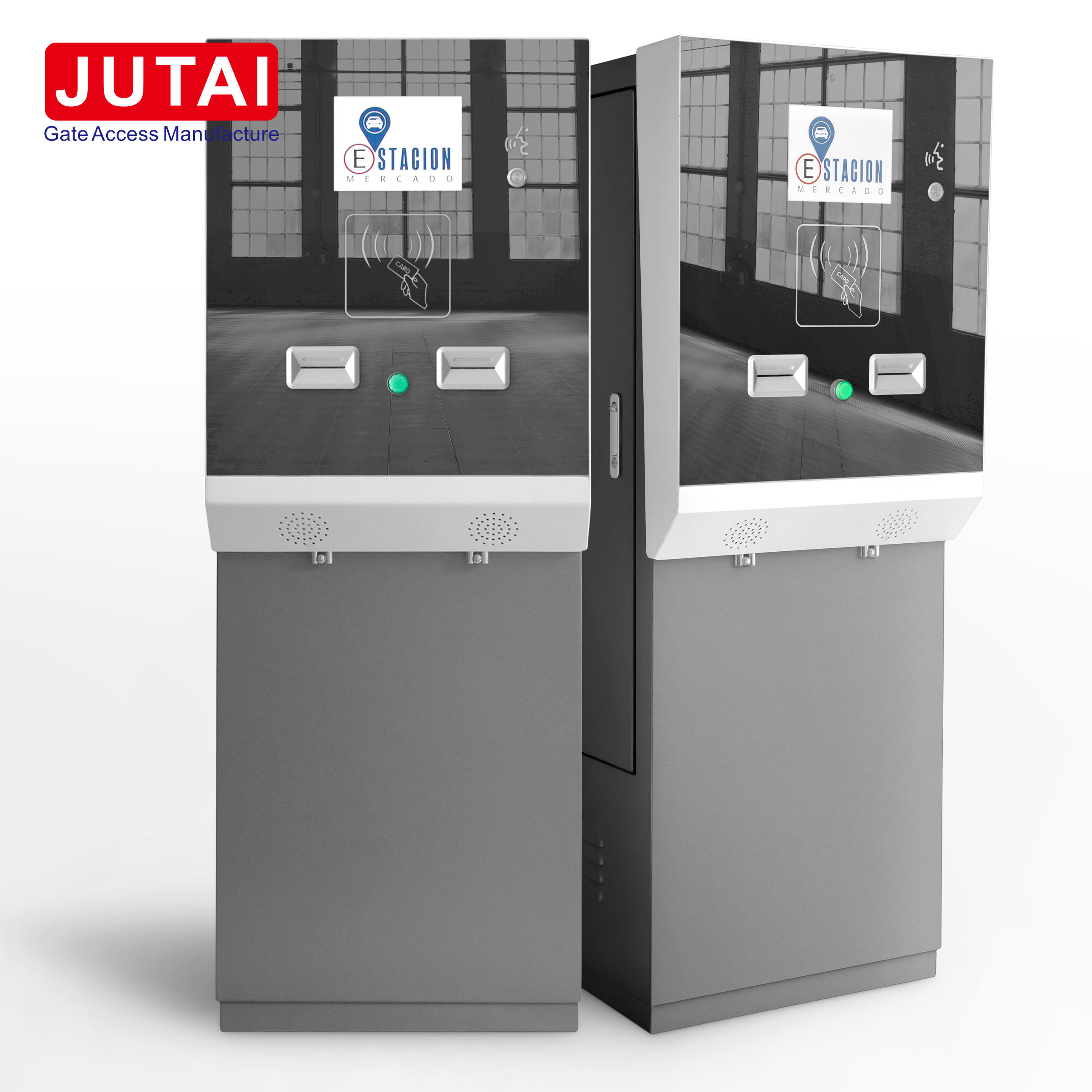

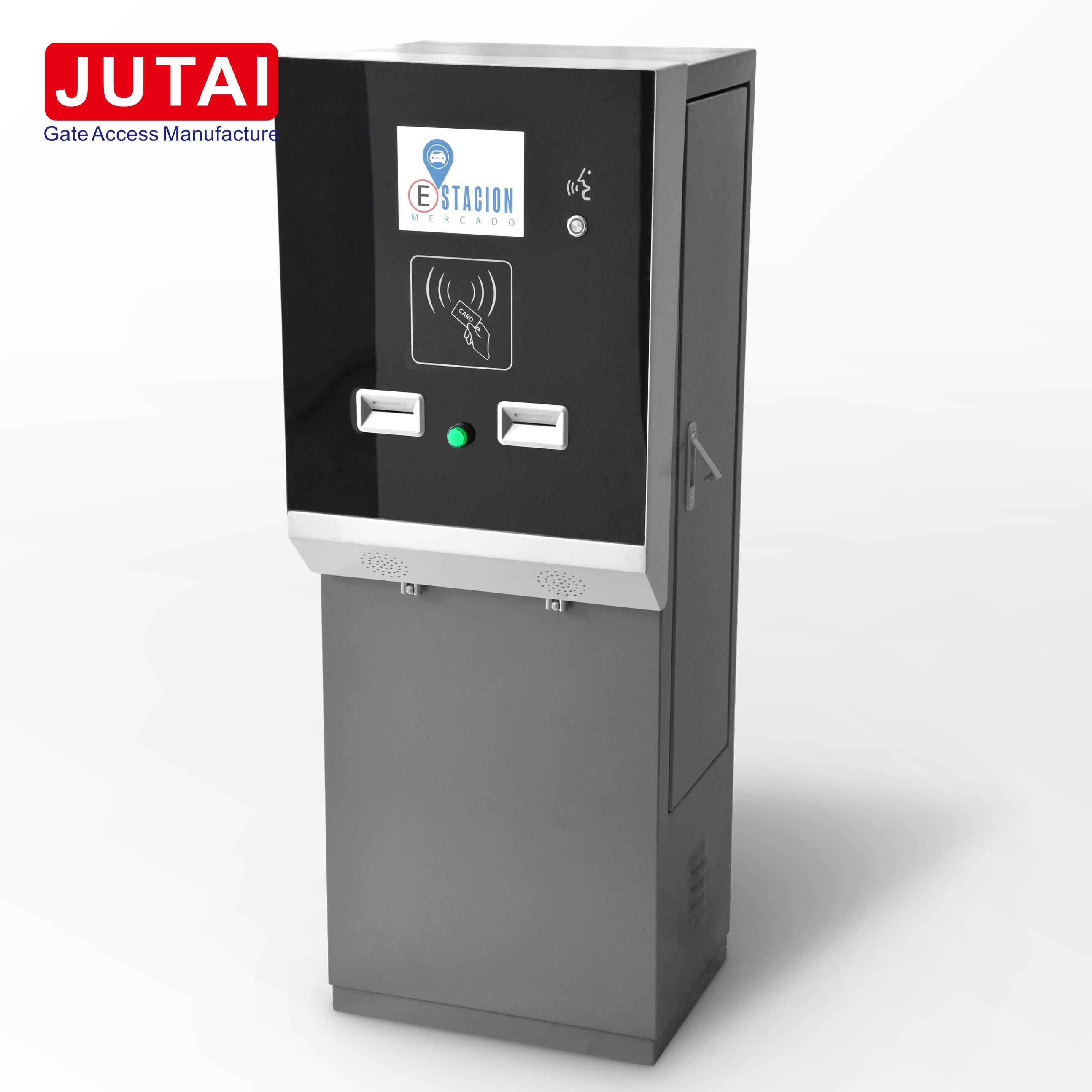

Ingangs-/uitritkaartautomaat voor parkeerterreinen - Productbeschrijving

I. Productoverzicht

II. Belangrijkste kenmerken

A. Gebruiksvriendelijk ontwerp

• De ticketbox heeft een uniek behuizingsontwerp met front- en twee zijpanelen die geopend kunnen worden, waardoor moeiteloze interne bedrading en onderhoud mogelijk worden.
• Uitgerust met knoppen voor kaartuitgifte en -verzameling, samen met verlichte kaartsleuven, wordt het hele proces geleid door duidelijke gesproken aanwijzingen en intuïtieve display-instructies, wat een naadloze gebruikerservaring garandeert.

B. Verbeterde kaartverwerkingsmogelijkheden

• Bij de ingang zijn dubbele kaartdispensers geïnstalleerd, waardoor de kaartopslagcapaciteit wordt verdubbeld en de frequentie van handmatige kaartaanvulling effectief wordt verminderd. Dit minimaliseert niet alleen de werklast voor operators, maar stroomlijnt ook het toegangsproces voor voertuigen.
• De uitgang is uitgerust met dubbele kaartverzamelaars, waardoor een redundant systeem ontstaat waarbij het uitvallen van één verzamelaar de normale werking niet verstoort. Deze redundantie vermindert de kans op verkeersopstoppingen als gevolg van problemen met het verzamelen van kaarten aanzienlijk.

C. Voertuigdetectie en differentiatie

• Het geïntegreerde dubbele grondsensorsysteem is ontworpen om nauwkeurig onderscheid te maken tussen motorfietsen en kleine voertuigen. Dit maakt de implementatie mogelijk van verschillende tariefberekeningen op basis van voertuigtypes, waardoor een flexibeler en eerlijker facturatiesysteem ontstaat.

D. Kosteneffectieve communicatie

• Met een ingebouwde intercomknop en microfoon ondersteunt de ticketbox LAN-intercomfunctionaliteit via speciale software. Dit elimineert de noodzaak voor extra intercominstallaties, wat resulteert in kostenbesparingen voor het totale project.

E. Bewaking van de poortstatus

• De poortfeedbackinterface biedt een realtime visuele weergave van de poortstatus en de randverbindingen ervan op de beheersoftware. Hierdoor hebben operators te allen tijde volledige controle en bewustzijn over de toegangspunten.

F. Duurzaamheid van industriële kwaliteit

• De ticketbox is ontworpen om extreme omstandigheden te weerstaan ​​en kan feilloos functioneren binnen een breed temperatuurbereik van -40°C tot 85°C. Dit zorgt voor betrouwbare 24/7 prestaties, waardoor hij geschikt is voor diverse omgevingen.

G. Eenvoudige installatie en connectiviteit

• Met een RJ45-interface voor LAN-verbinding kan de ticketbox automatisch een verbinding tot stand brengen met de beheersoftware zodra het IP-adres van de server is geconfigureerd. Dit vereenvoudigt het installatie- en inbedrijfstellingsproces en bespaart tijd en moeite.

H. Commerciële waardetoevoeging

• Naast de belangrijkste parkeerbeheerfuncties biedt het systeem ook commerciële advertentiemogelijkheden. Dit biedt de mogelijkheid om extra inkomsten te genereren via gerichte reclamedisplays.

III. Productspecificaties

A. Hardwarespecificaties

B. Bedradingsmethode en opmerkingen

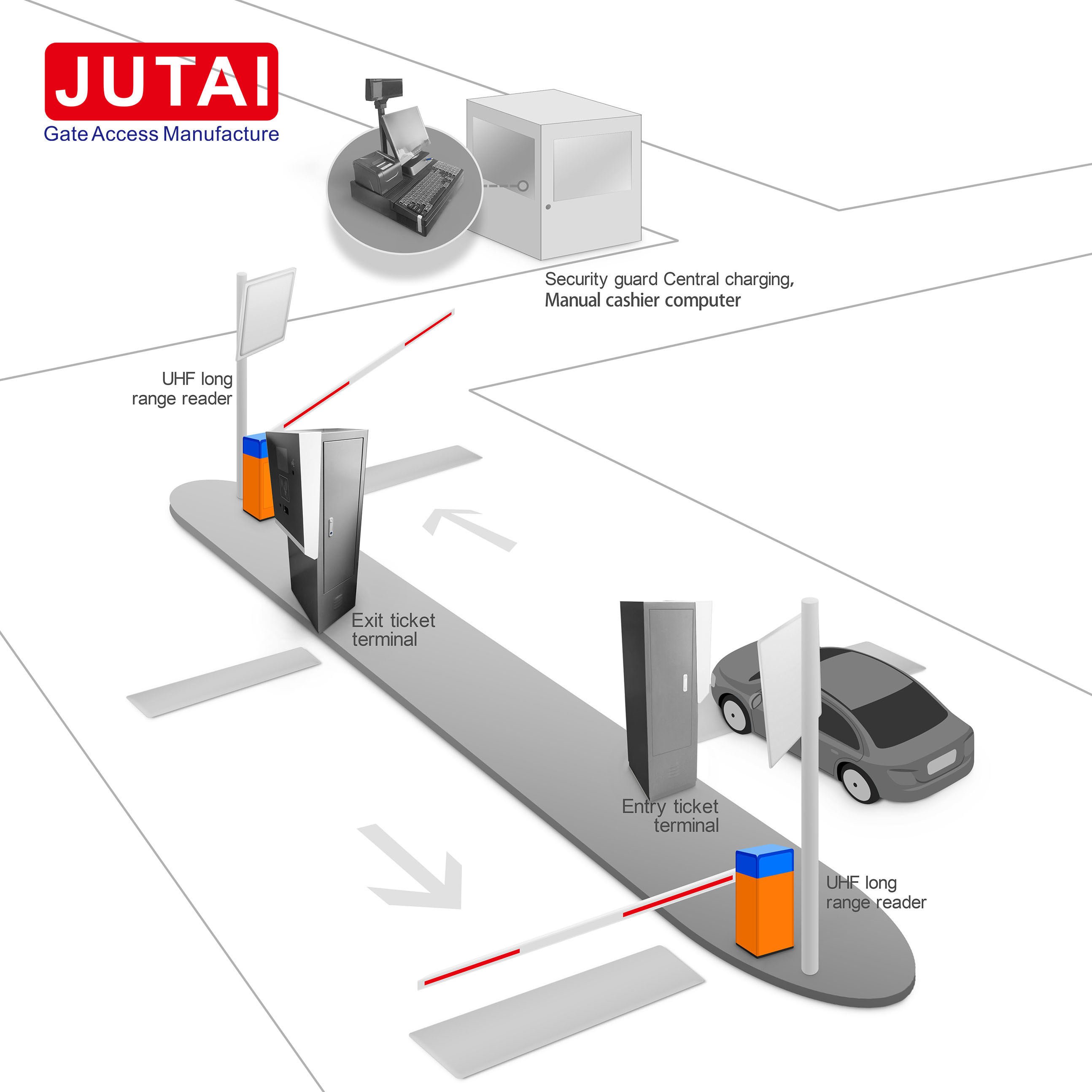

1. Bedradingsschema: De voeding (110~220VAC) is aangesloten op de ticketbox, die vervolgens via een RJ45-switch en controllers op een netwerk is aangesloten op de beherende computer. Het meegeleverde diagram illustreert de aansluitingen van externe apparaten.
2. Voorzorgsmaatregelen voor bedrading:
   • Gezien de complexe interne bedrading van de ticketbox, die vooraf in de fabriek is geconfigureerd, is het essentieel om het externe aansluitschema te volgen.
   • Bij het bedraden van de aardinductielus is strikte naleving van het twisted pair-principe vereist, waarbij het twisted pair is aangesloten op de aarddetectiesensor. Als u dit niet doet, kan dit leiden tot onnauwkeurige detectie van het in- en uitrijden van voertuigen.
   • Als er verschillen zijn tussen de bedradingsinterfaceposities in het diagram en het daadwerkelijke apparaat, raadpleeg dan de markeringen op het daadwerkelijke apparaat voor nauwkeurige bedrading.

C. Productdimensiediagram

IV. Specificaties interne componenten

A. Beheerder

1. Belangrijkste kenmerken:
   • De controller is gebouwd met een robuust ontwerp van industriële kwaliteit en kan stabiel werken binnen een temperatuurbereik van -40°C tot 85°C. Het is uitgerust met een watchdog-timer om systeemcrashes te voorkomen en een ononderbroken werking te garanderen.
   • De snelle TCP/IP-interface maakt snelle en efficiënte communicatie mogelijk en vereenvoudigt tegelijkertijd het bedradingsproces.
   • Het biedt een DLL (Dynamic Link Library), waardoor eenvoudige integratie en functieaanroepen in verschillende programmeertalen mogelijk zijn, waardoor de implementatie van complexe functies wordt vergemakkelijkt.
   • Er zijn meerdere communicatie-interfaces beschikbaar om aan diverse industriële eisen te voldoen en een naadloze connectiviteit met andere apparaten te garanderen.
   • Met drie lichtregelingsuitgangen kan hij effectief 5-24V LED-verlichting beheren, waardoor de visuele weergave en gebruikersbegeleiding worden verbeterd.
   • De drie grondinductie-ingangen maken real-time voertuigtypedetectie mogelijk, waardoor nauwkeurige kaartuitgifte en papieren tickets kunnen worden afgedrukt op basis van het gedetecteerde voertuigtype.
   • Er zijn drie knopingangen voorzien voor verschillende operationele functies, waardoor intuïtieve gebruikersinteractie mogelijk is.
   • Dubbele poortbediening met isolatie zorgt voor gelijktijdige en onafhankelijke bediening van twee poorten, waardoor soepele in- en uitloopoperaties mogelijk zijn.
   • Dubbele poortfeedback met isolatie-ingang zorgt voor nauwkeurige monitoring van de status van de poortschakelaar, waardoor de veiligheid en het operationele bewustzijn worden verbeterd.
   • De dubbele kaartdispenser/collector-interfaces bieden flexibiliteit bij het aansluiten van meerdere kaartverwerkingsapparaten, waardoor het kaartbeheerproces wordt geoptimaliseerd.
   • Er is een multifunctionele knop meegeleverd voor het resetten van het systeem, het herstellen van de standaardinstellingen en de geforceerde upgrademodus, waardoor eenvoudig systeembeheer en onderhoud wordt gegarandeerd.
   • Back-end webpaginatoegang maakt gemakkelijke configuratie van lokale en bestemmings-IP-adressen op de besturingskaart mogelijk, waardoor de mogelijkheden voor netwerkbeheer worden verbeterd.
   • Aanpasbare communicatiepoortnummers voorkomen conflicten met bestaande systemen en zorgen voor een naadloze integratie in verschillende netwerkomgevingen.
   • Ondersteuning voor externe LED- en LCD-schermen maakt verbeterde interactiviteit en informatieweergave mogelijk, waardoor gebruikers duidelijke instructies en statusupdates krijgen.
   • Het systeem ondersteunt zowel online als op SD-kaarten gebaseerde upgrades, waardoor gemakkelijke toegang tot de nieuwste functies en verbeteringen wordt gegarandeerd en het systeemonderhoud wordt vereenvoudigd.
   • De buitenkant van de controller is voorzien van een aluminium behuizing met laserprinttechnologie, die zorgt voor een efficiënte warmteafvoer, duidelijke tekstmarkeringen en een esthetisch aantrekkelijk uiterlijk.

B. LCD-scherm

1. Belangrijkste kenmerken:
   • Het LCD-scherm is ontworpen en vervaardigd volgens industriële normen en is geschikt voor omgevingen met hoge temperaturen in de ticketbox, met een bedrijfstemperatuurbereik van -30°C tot +70°C.
   • Met een ultrahoge helderheid van 900nit zorgt het voor helder zicht, zelfs in direct zonlicht, en beschikt het over een brede kijkhoek voor een optimale gebruikerservaring.
   • De ingebouwde RTC-klok bewaart tijdgegevens, zelfs tijdens stroomuitval, met automatisch tijdherstel bij het inschakelen, waardoor een nauwkeurige tijdregistratie en systeemsynchronisatie wordt gegarandeerd.
   • De helderheid van de achtergrondverlichting is instelbaar op 64 niveaus, waardoor een energiezuinige werking 's nachts of bij weinig licht mogelijk is.
   • Voordat het LCD-scherm de fabriek verlaat, ondergaat het een 24-uurs verouderingsproces om betrouwbare en stabiele prestaties bij levering te garanderen.

C. Kaartdispenser

1. Belangrijkste kenmerken:
   • De kaartdispenser is ontworpen met industriële duurzaamheid en is bestand tegen slijtage en corrosie, waardoor hij geschikt is voor verschillende zware omstandigheden, waaronder hoge temperaturen en stoffige omstandigheden.
   • Het wrijvingshaarkaartmechanisme bootst de actie van een menselijke hand na, waardoor een betrouwbare kaartuitgifte en een sterk aanpassingsvermogen aan verschillende kaarttypen wordt gegarandeerd.
   • Uitgerust met een hardware watchdog en een ingebed micro real-time besturingssysteem, garandeert de kaartdispenser een betrouwbare en continue werking, waardoor het risico op systeemstoringen wordt geminimaliseerd.
   • De pre-uitgiftekaartfunctie versnelt het kaartuitgifteproces aanzienlijk, waardoor de wachtrijtijden voor voertuigen effectief worden verminderd en de verkeersstroom wordt verbeterd.
   • Automatische geluidsalarmen worden geactiveerd in het geval van lage kaartniveaus, lege kaartladen of systeemfouten, waardoor tijdige tussenkomst van de operator wordt gegarandeerd. Het systeem beschikt ook over een automatische resetfunctie na 100 seconden foutalarm.
   • Het biedt zowel RS232- als I/O-niveaubesturingsinterfaces, wat flexibiliteit biedt bij systeemintegratie en bediening.
   • Met een hoge kaartrecyclingcapaciteit van meer dan 40 kaarten en een hoorbaar alarm voor een volle kaart, zorgt de kaartdispenser voor efficiënt kaartbeheer.
   • De verbeterde veiligheidsherstelfunctie voorkomt kwaadwillig kaartverlies, waardoor de veiligheid van het kaartverwerkingsproces wordt verbeterd.
   • Het stapelbare kaartdoosontwerp maakt een flexibele uitbreiding van de kaartopslagcapaciteit mogelijk, waarbij het kan worden aangepast aan verschillende gebruiksvereisten.
   • De kaartdikte kan worden aangepast binnen een bereik van 0,3 mm tot 2,5 mm (fabrieksmatig ingesteld op 0,8 mm), waardoor verschillende kaartmaterialen kunnen worden gebruikt.
   • Het ontwerp van de schuifrailinstallatie vereenvoudigt de installatie en verwijdering van de kaartdispenser, waardoor onderhoud en service snel en gemakkelijk worden gemaakt.
   • De kaartdispenser is vervaardigd met behulp van volledige productietechnieken en garandeert een hoge productnauwkeurigheid en consistente kwaliteit.

D. Kaartontvanger

1. Belangrijkste kenmerken:
   • In het geval van kaartblokkeringen biedt de kaartontvanger flexibele opties, waardoor operators kunnen kiezen tussen het retourneren van de kaart na een time-out of het gedwongen ontvangen van de kaart zonder deze terug te geven.
   • De time-out- en retourinstellingen voor kaartherkenning kunnen worden aangepast, waardoor u meer controle krijgt over het kaartverwerkingsproces.
   • Het kan inschakel- en schakelsignalen leveren aan de hostcomputer, waardoor een naadloze integratie met het algehele parkeerbeheersysteem mogelijk wordt.
   • De kaartontvanger is uitgerust met geluids- en lichtalarmen om operators te waarschuwen in geval van onjuiste kaartinvoer of andere foutcondities.

E. Papieren ticketprinter

1. Belangrijkste kenmerken:
   • De printer biedt mogelijkheden voor lettertypevergroting, waardoor tekst kan worden vergroot van 1x tot 7x met behulp van opdrachtbediening, waardoor het afdrukken van kaartjes duidelijk en leesbaar wordt gegarandeerd.
   • Uitgerust met een snijplotter met een lange levensduur en een uitgebreide levensduur van meer dan 1 miljoen papiersneden, zorgt hij voor een betrouwbare en duurzame werking.
   • De ingebouwde sensor voor papieruitvoer, sensor voor zwarte markeringen en optionele sensor voor het einde van het papier zorgen voor een continue bewaking van de printerstatus, waardoor een soepele werking wordt gegarandeerd en papierstoringen worden voorkomen.
   • Het ondersteunt het afdrukken van streepjescodes en QR-codes in verschillende formaten, waarbij de pixelgrootte van de QR-code vrij instelbaar is om aan verschillende toepassingsvereisten te voldoen.
   • De printer beschikt over een ingebouwde GBK-bibliotheek met Chinese karakters en een geïntegreerde bibliotheek met traditioneel Chinese karakters, waardoor het printen van tickets in meerdere talen mogelijk is.
   • Het ondersteunt USB- of RS232 IAP-updates, waardoor eenvoudige firmware-upgrades en onderhoud mogelijk zijn, zodat de printer up-to-date blijft met de nieuwste functies.

F. Voertuiglusdetector

1. Belangrijkste kenmerken:
   • De voertuiglusdetector is ontworpen met volledige industriële specificaties en kan continu werken binnen een temperatuurbereik van -40°C tot 85°C, waardoor betrouwbare prestaties van 7*24 uur worden gegarandeerd.
   • Het is zeer aanpasbaar en kan verschillende voertuigmodellen detecteren. De detectieparameters kunnen worden aangepast om de prestaties voor verschillende voertuigtypen te optimaliseren, waardoor nauwkeurige voertuigdetectie wordt gegarandeerd.
   • De detector beschikt over twee sets relaisuitgangen, waarbij de uitgangsmodus van elke groep aanpasbaar is. Het kan worden ingesteld op puls- of bestaand-uitgang, afhankelijk van de specifieke toepassingsvereisten.
   • De DIP-schakelaar maakt een eenvoudige aanpassing van de detectiegevoeligheid mogelijk, waardoor een snelle en efficiënte detectorconfiguratie en kalibratie mogelijk wordt.
   • Het ondersteunt de vertraagde uitvoer van het detectiesignaal, dat kan worden aangepast aan specifieke operationele behoeften, waardoor een soepele en gecoördineerde in- en uitgang van voertuigen wordt gegarandeerd.
   • De detectiefrequentie kan worden aangepast en aangrenzende spoelen kunnen op verschillende frequenties worden ingesteld om interferentie met dezelfde frequentie te voorkomen, waardoor betrouwbare en nauwkeurige voertuigdetectie wordt gegarandeerd.
   • De automatische reset-uitgang voor langdurige detectie kan worden geconfigureerd om uitgangsstoringen als gevolg van abnormale omstandigheden te voorkomen, waardoor de stabiliteit en betrouwbaarheid van het systeem wordt verbeterd.

G. IC-kaartlezer

1. Belangrijkste kenmerken:
   • De IC-kaartlezer is gebouwd met industriële duurzaamheid en kan continu werken binnen een temperatuurbereik van -40°C tot 85°C, waardoor betrouwbare prestaties van 7*24 uur worden gegarandeerd.
   • Het kan TypeA-protocol M1-kaarten lezen en kan worden aangepast om TypeB-protocolkaarten te lezen, waardoor flexibiliteit in kaartcompatibiliteit wordt geboden.
   • De RS232-communicatie-interface vereenvoudigt de integratie met andere apparaten, en een beschikbare SDK maakt verdere ontwikkeling en maatwerk mogelijk.
   • Het ontwerp met gaten in meerdere velden zorgt voor compatibiliteit met verschillende soorten kaartacceptors en -dispensers, waardoor de veelzijdigheid in verschillende parkeerbeheeropstellingen wordt vergroot.

H. Ticketbox IC-kaartlezer

1. Belangrijkste kenmerken:
   • Met een industrieel ontwerp kan hij stabiel werken binnen een temperatuurbereik van -40°C tot 85°C, waardoor hij 7*24 uur betrouwbare service biedt.
   • Geschikt voor het lezen van TypeA-protocol M1-kaarten en kan worden aangepast om TypeB-protocolkaarten te lezen, die voldoen aan verschillende kaartleesvereisten.
   • De RS232-communicatie-interface maakt een naadloze verbinding met het systeem mogelijk, en de meegeleverde SDK maakt ontwikkeling op maat mogelijk.
   • Meerdere ontwerpen met vaste gaten zorgen voor compatibiliteit met verschillende kaartlezers en dispensers, waardoor een eenvoudige installatie en integratie mogelijk is.
