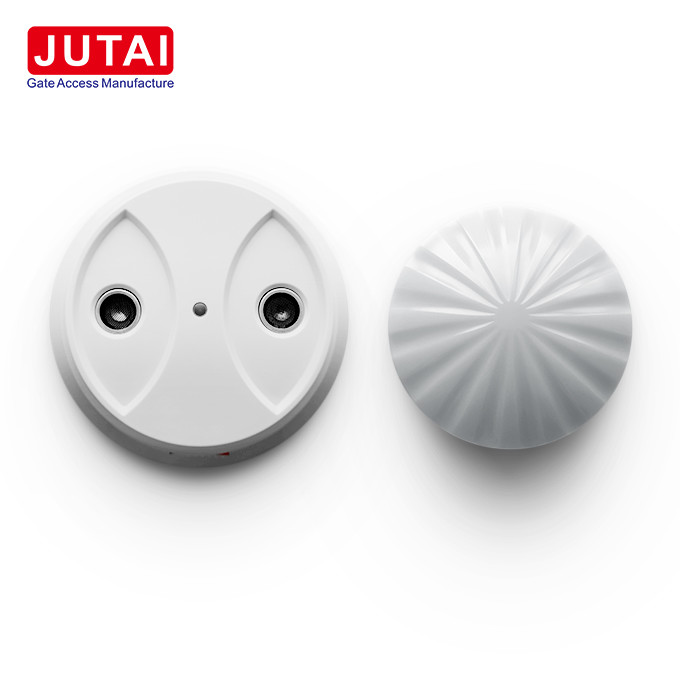

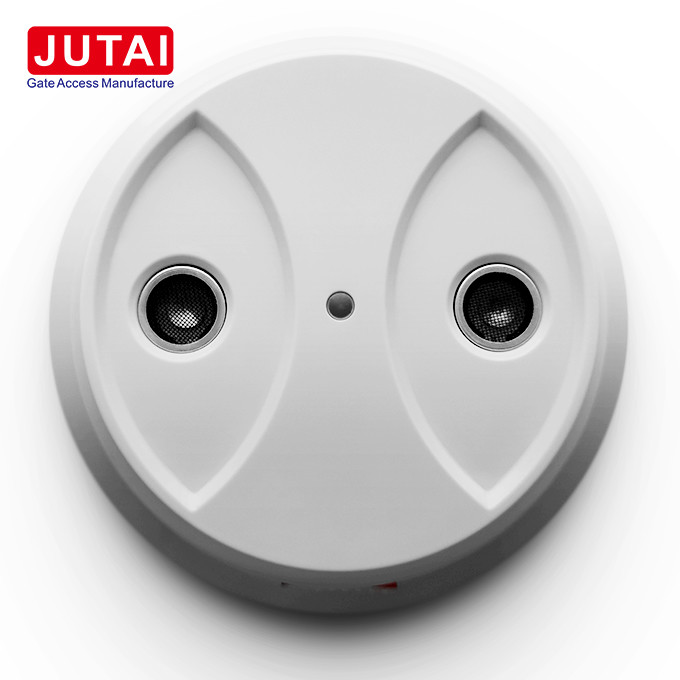

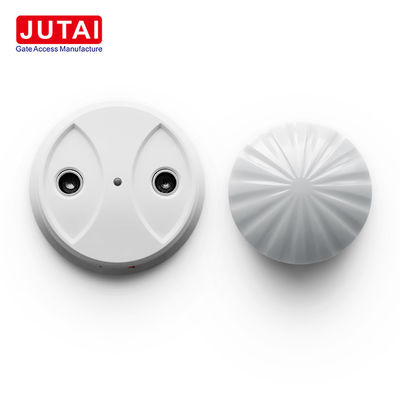

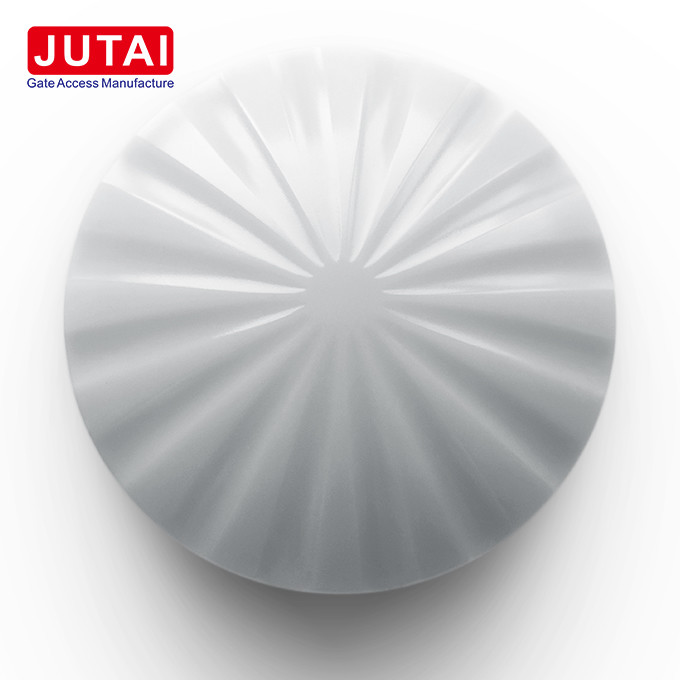

Geavanceerd parkeerbegeleidingssysteem Ultrasone sensor op basis van LED RG-indicator

  • Advanced Parking Guidance System Ultrasonic Sensor Based With LED RG Indicator
  • Advanced Parking Guidance System Ultrasonic Sensor Based With LED RG Indicator
  • Advanced Parking Guidance System Ultrasonic Sensor Based With LED RG Indicator
Plaats van herkomst China
Merknaam JUTAI
Certificering CE
Modelnummer JTNP-ULS
Min. bestelaantal 1
Prijs negotiable
Verpakking Details tekenfilm
Levertijd 5 - 8 werkdagen
Betalingscondities T/T, L/C, D/A, D/P, Western Union, Paypal, , MoneyGram, Alipay
Levering vermogen 1000 stuks per maand
Productdetails
Ultrasone detector - hoogte-aanpassingsbereik 1.5 - 5m Ultrasone detector - materiaal ABS techniekplastieken
Ultrasone detector - werkspanning 24V Nodecontroller - enkelkanaalcapaciteit van het knooppunt 32 apparaten
Nodecontroller - Processortype Geïmporteerde 32-bits ARM-processor Knooppuntcontroller - communicatie-interface 1 CAN- en 4 RS485-interfaces (RS485-afstand ≤ 400 m)
Markeren

geavanceerd parkeerbegeleidingssysteem

,

Ultrasone parkeergeleidingssysteem

,

op ultrasone sensoren gebaseerd parkeerbegeleidingssysteem
Laat een bericht achter
Productomschrijving

Jutai-parkeerbegeleidingssysteem (model: JTNP - ULS)

Geavanceerd parkeerbegeleidingssysteem Ultrasone sensor op basis van LED RG-indicator 0

1. Productoverzicht

Inleiding van het product



Het JTNP - ULS Parking Guidance System van JUTAI is een state-of-the-art oplossing die is ontworpen om een revolutie teweeg te brengen in het parkeerbeheer.Het heeft tot doel naadloze en efficiënte parkeerbelevenissen te bieden in verschillende omgevingen door gebruik te maken van geavanceerde ultrasoondetectietechnologieDit systeem is ontworpen om de benutting van parkeerplaatsen te verbeteren, de congestie te minimaliseren en realtime informatie te bieden aan zowel bestuurders als parkeerplaatsbeheerders.

Belangrijkste kenmerken



  • Geavanceerde ultrasone detectie: Het systeem maakt gebruik van ultrasone detectoren die boven elke parkeerplaats zijn geïnstalleerd om de bezettingsstatus nauwkeurig te bepalen.Deze detectoren hebben een hoge nauwkeurigheid en kunnen binnen een bereik van 1Deze zijn gemaakt van duurzaam ABS-technisch kunststof en werken met een werkspanning van 24 V.De 8-niveaus detectie afstand aanpassing zorgt voor betrouwbare prestaties, zelfs in uitdagende omgevingen, met sterke anti-interferentie mogelijkheden1.
  • Efficiënt ruimtebeheer: Door bestuurders realtime informatie te geven over beschikbare parkeerplaatsen, verkort het JTNP-ULS-systeem aanzienlijk de tijd die wordt besteed aan het zoeken naar een parkeerplaats.Dit verbetert niet alleen de algehele efficiëntie van de parkeerplaats, maar ook de gebruikerservaring, wat leidt tot meer klanttevredenheid.
  • Energie - Efficiënte verlichtingscontrole: Het systeem bevat energiebesparende schakelaars voor het bedienen van de verlichting van parkeerplaatsen.het maken van een milieuvriendelijke en kosteneffectieve oplossing voor parkeerfaciliteiten.
  • Uitgebreide gegevensanalyse: Het biedt gedetailleerde statistieken over het gebruik van parkeerplaatsen, voertuigstromen en andere cruciale gegevens.Deze informatie stelt beheerders in staat om weloverwogen beslissingen te nemen over het beheer van parkeerplaatsen, zoals het optimaliseren van de ruimte, het plannen van onderhoud en het plannen van toekomstige uitbreidingen.
  • Intuïtieve gebruikersinterface: Het JTNP-ULS-systeem is ontworpen met een gebruiksvriendelijke interface die voor bestuurders gemakkelijk te begrijpen en te volgen is.Duidelijke beeldschermen en intuïtieve begeleiding zorgen ervoor dat zelfs bezoekers die voor het eerst op de parkeerplaats komen gemakkelijk kunnen navigeren en zonder verwarring beschikbare plaatsen kunnen vinden.

Toepassingsscenario's



Dit veelzijdige parkeerbegeleidingssysteem is geschikt voor een breed scala aan parkeerfaciliteiten, waaronder winkelcentra, kantoorgebouwen, luchthavens en woonwijken.Of het nu gaat om een kleine parkeerplaats of een grote multi-level faciliteit., kan de JTNP-ULS worden aangepast aan de specifieke behoeften van elke locatie, waardoor een efficiënt verkeersstroombeheer en een betere parkeerdoeltreffendheid worden geboden.

2Productspecificaties

Geavanceerd parkeerbegeleidingssysteem Ultrasone sensor op basis van LED RG-indicator 1

Systemcomponenten



Component Beschrijving
Ultrasone detector Verstelbare hoogte van 1,5 tot 5 m met een zichtbare afstand van 30 meter.Gebouwd met ABS-technische kunststoffen en werkt met een werkspanning van 24 VOndersteunt 8-niveau detectie afstand aanpassing, zorgen voor hoge nauwkeurigheid en sterke anti-interferentie mogelijkheden.Beheert de parkeerplaatsindicator om rood (bezet) of groen (leeg) weer te geven en heeft aanvullende functies zoals detectie van de status van de apparatuur en controle van de hulpapparatuur.
Knooppuntcontroller Leest continu detectorgegevens, uploadt deze naar de centrale controller en ontvangt beschikbare ruimte-informatie voor weergave.Met een industrieel ontwerp voor stabiliteit en betrouwbaarheid. communiceert via 1 CAN en 4 RS485-interfaces (RS485 afstand ≤ 400m), met een enkelkanaal knooppuntcapaciteit van 32 apparaten. Aangedreven door AC220V met een stroomverbruik van ≤ 2W.Kan werken bij temperaturen van - 40 °C tot + 85 °C met een 90% RH niet-condenserende luchtvochtigheidDe afmetingen zijn 320x280x90mm.
Centrale controleur De kern van het systeem, verantwoordelijk voor het verwerken en beheren van parkeerplaatsgegevens.Gebaseerd op een hoogwaardig 32-bit ARM-platform met een ingebed real-time besturingssysteem en volledig industrieel ontwerp. Communiceert met de hostcomputer via Ethernet (100m met supercategorie 5-netwerkkabels) en gebruikt 2 CAN-bussen (≤ 5000m met RVSP 1.0*2).

Geavanceerd parkeerbegeleidingssysteem Ultrasone sensor op basis van LED RG-indicator 2

Bedradingsdiagram



Het bedradingsdiagram van het systeem toont de verbindingen tussen de ultrasone detectoren, knoopcontrollers, centrale controller en andere componenten.Het biedt een duidelijke visuele gids voor de installatie en configuratie van het parkeerbegeleidingssysteem, waarbij de juiste communicatie en functionaliteit worden gewaarborgd.
Geavanceerd parkeerbegeleidingssysteem Ultrasone sensor op basis van LED RG-indicator 3

Installatie-instructies



  1. Installatie van ultrasone detectorenDe detectoren moeten boven elke parkeerplaats worden gemonteerd op de juiste hoogte van 1,5 tot 5 m. Zorg voor een goede uitlijning en verbinding met de stroomvoorziening en de communicatiekabels.
  2. Installatie van de knoopcontroller: Installeer de knoopcontrollers op een geschikte locatie en verbind ze met de ultrasone detectoren via de gespecificeerde communicatieinterfaces.Sluit de voeding aan en configureer de communicatieparameters volgens de systeemvereisten.
  3. Installatie van de centrale regelaar: Plaats de centrale regelaar op een centrale plaats binnen de parkeerplaats.Configureer de systeeminstellingen en zorg voor een goede communicatie tussen alle componenten.

Stelselwerking



  1. Gegevensverzameling: De ultrasone detectoren houden de parkeerplaatsen continu in de gaten en sturen de bezettingsgegevens naar de knooppuntcontrollers.
  2. Gegevensoverdracht: De knoopcontrollers aggregeren de gegevens van de detectoren en sturen deze naar de centrale controller.
  3. Gegevensverwerking en weergave: De centrale controleur verwerkt de ontvangen gegevens en actualizeert de geleidingsdisplays in real-time en laat de bestuurder de locatie van de beschikbare parkeerplaatsen zien.
  4. Gebruikersinteractie: De bestuurder volgt de visuele signalen van het systeem om naar een beschikbare parkeerplaats te navigeren, waardoor de algemene parkeerbeleving wordt verbeterd.

Probleemoplossing



  1. Verbindingsproblemen: Als er een probleem is met de communicatie tussen de componenten, controleer dan de bedradingsverbindingen, de integriteit van de kabels en de communicatieinstellingen.
  2. Falen van de detector: Als een ultrasone detector niet nauwkeurig detecteert, controleer dan de installatiehoogte, de uitlijning en controleer of er obstakels zijn.
  3. Problemen met het scherm: Indien op het scherm van het geleidingsscherm de juiste informatie niet wordt weergegeven, moet de verbinding met de centrale besturing worden gecontroleerd en moeten de instellingen van het scherm correct zijn ingesteld.

Onderhoud en garantie



  1. Regelmatig onderhoud: Controleer regelmatig de systeemonderdelen op tekenen van beschadiging of slijtage.
  2. Garantie-informatie: Het JTNP - ULS Parking Guidance System wordt standaard gegarandeerd.
