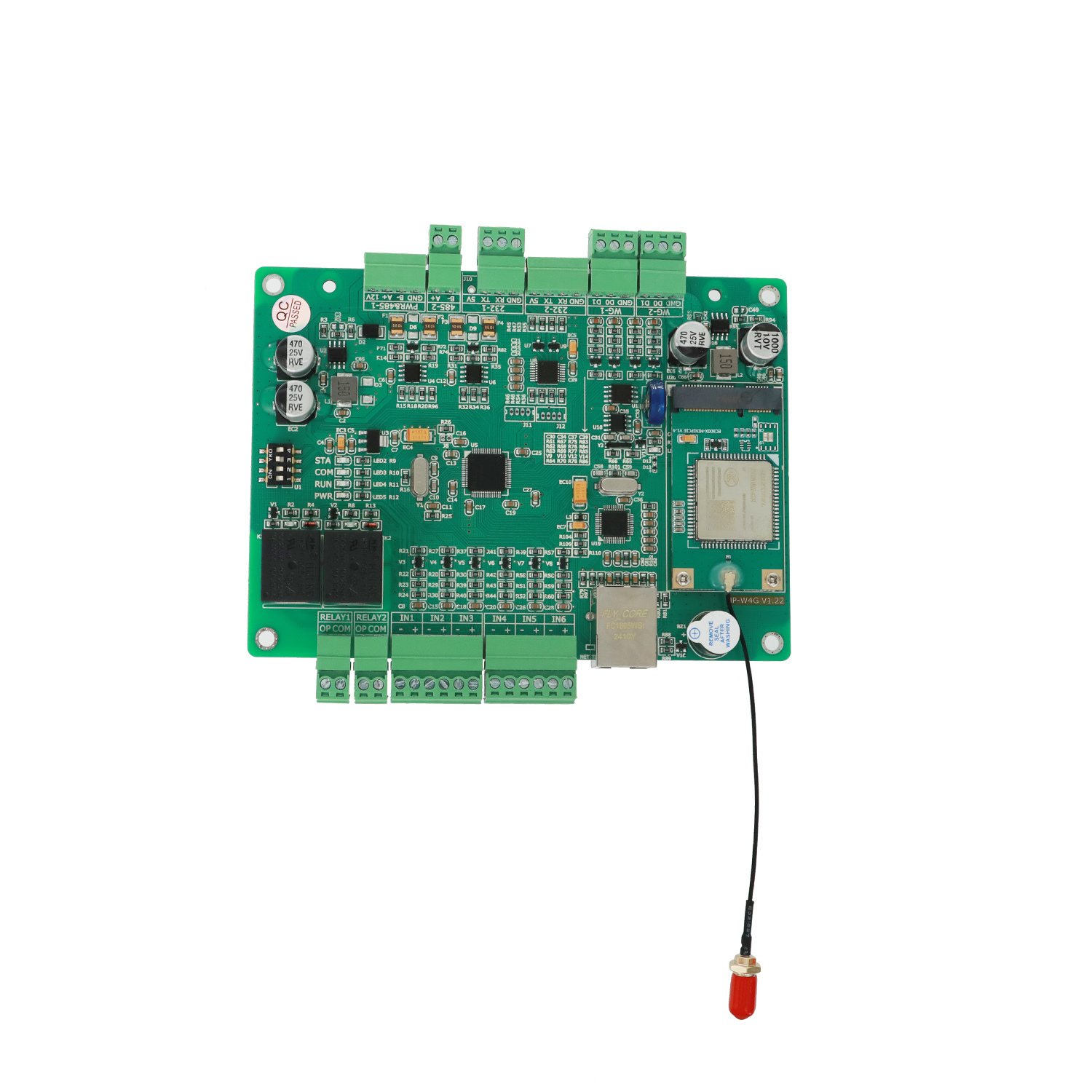

W4G 4G LTE & Ethernet Dual Network Parkeercontroller met Automatische Failover
| Place of Origin | China |
|---|---|
| Merknaam | JUTAI |
| Model Number | W4G |
| Document | W4G.pdf |
| Minimum Order Quantity | 1 |
| Prijs | negotiable |
| Packaging Details | Carton |
| Delivery Time | 7 working days |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000/m |
Productdetails
| Kernprocessor | ARM Cortex-M3 hogesnelheidsprocessor, met een realtime ingebed besturingssysteem | Bedrijfsspanning | DC 12V (met bescherming tegen omgekeerde aansluiting) |
|---|---|---|---|
| Bedrijfstemperatuur | -40°C tot +85°C | Netwerkcommunicatie | Dual-mode: 4G LTE (geïntegreerde module) en Ethernet (10/100M adaptief) |
| Netwerkredundantielogica | Automatische failover: Ethernet-prioriteit -> Schakel over naar 4G als Ethernet uitvalt -> Kee | Uplink/downlink-snelheid | Ethernet: tot 300 KB/s; 4G: tot 100 KB/s (netwerkafhankelijk) |
| Relaisuitgang | 2 kanalen, droog contact geïsoleerd, laadvermogen: 250VAC/10A of 30VDC/10A | Digitale ingang (IO) | 6 kanalen, niet-geïsoleerd, toegestaan spanningsbereik: 0-5V |
| Seriële interfaces | 2 x RS232, 2 x RS485 (baudsnelheid: 4800-115200bps, met beveiliging) | Wiegand-interface | 2 kanalen, ondersteunt Wiegand 26/34 adaptief |
| Ondersteunde cameraprotocollen | Directe foto-push via Ethernet (Zhixin, Zhenshi); Kentekengegevens via RS485 (Zhixin, Zhenshi, Qiany | Functies aan boord | Real-Time Clock (RTC) met batterijback-up, offline gegevensopslag met grote capaciteit, ETC-lezerpro |
| Ontwikkelingsmodus | Cloud Docking (aanbevolen, via MQTT SDK) en lokaal gebruik (als lokale hardwarecontroller) | Fysieke afmetingen (L*B*H) | 145 mm * 105 mm * 15 mm |
| Simkaarttype | MicroSIM (1,8 V/3,3 V adaptief) | Beheer op afstand | Ondersteunt Over-The-Air (OTA) firmware en bestandsupdates |
| Markeren | W4G Parkeercontroller,Dual Network Parkeercontroller,Ethernet Parkeercontroller |
||
Productomschrijving
W4G 4G LTE & Ethernet Dual Network Parking Controller met automatische mislukking
De JUTAI W4G-seriescontroller is een industrieel intelligent kernapparaat dat is ontworpen voor slimme parkeer- en toegangscontrolesystemen.Het oplost traditionele systemen die afhankelijk zijn van fysieke lijnen door 4G LTE en Ethernet dual-network redundancy te integreren, met automatische failover en naadloze connectiviteit, uitgerust met een hoge snelheid ARM Cortex-M3 processor, uitgebreide interfaces en offline werking,het dient als een betrouwbare "centrale knooppunt" voor communicatie tussen cloudplatforms, inrichtingen op het terrein (camera's, barrières, detectoren) en randapparatuur die 24/7 een stabiele werking van parkeerplaatsen, afgesloten gemeenschappen en industriële toegangsscenario's garanderen.
Kerntechnische parameters
| Categorie | Belangrijkste parameters | Specificatie |
|---|---|---|
| Energie en milieu | Werkspanning | DC12V (met omgekeerde aansluitingsbescherming) |
| Werkstroom | 2A MAX (momentaire stroom tijdens 4G-gegevensoverdracht) | |
| Werktemperatuur | -40°C ~ +85°C (relatieve luchtvochtigheid < 80%, geen vorst) | |
| Afmetingen (L × W × H) | 145 mm × 105 mm × 15 mm | |
| Montage-gatspaling | 135 mm × 95 mm | |
| Dual-netwerkcommunicatie | Primair netwerk | 4G LTE (ingebouwde module, ondersteunt MicroSIM-kaart, 1.8/3.3V spanningsadapter) |
| Back-up/voorkeursnetwerk | Ethernet (10/100M adaptief, geïsoleerd, ondersteunt geen automatische polariteitsomkering) | |
| Gegevenspercentage | Ethernet: maximaal 300KByte/s; 4G: maximaal 100KByte/s (afhankelijk van de netwerkomstandigheden) | |
| Netwerklogica | Automatische schakeling en terugval: prioritair gebruik van Ethernet, automatische schakeling naar 4G bij storing, terugkeer na herstel | |
| Ondersteunde protocollen | MQTT (clouddocking), TCP/IP, ETC-leeserprotocol, printercontroleprocol | |
| Controle & Interfaces | Uitgang van de relais | 2 kanalen (geïsoleerd normaal open contact), laadcapaciteit: 250VAC 10A / 30VDC 10A |
| IO-invoer | 6 kanalen (niet-geïsoleerd, toegestaan spanningsbereik 0-5V) | |
| Seriële interfaces | 2x RS232, 2x RS485 (baudsnelheid 4800-115200bps, met ESD en pulsbescherming) | |
| Interface voor toegangscontrole | 2x Wiegand-interfaces (Wiegand 26/34 adaptief) | |
| Integratie en opslag | Compatibele camera's | Ethernet: Zhixin, Zhenshi (foto push); RS485: Zhixin, Zhenshi, Qianyi (gegevens van kentekenplaten) |
| Aan boord van het toestel | RTC (real-time clock with power failure backup), offline gegevensopslag van grote capaciteit, LCD-driver | |
| Ontwikkelingsmodussen | Clouddocking (aanbevolen, MQTT + SDK); lokaal gebruik (besturing van pc-software) | |
| Verwijderd beheer | Ondersteuning voor upgrades | Firmware- en bestandsupdates via het netwerk |
Belangrijkste functionele voordelen
1. Dual-Network Redundancy & Auto Failover
- Geen netwerkonderbreking:Als de fysieke lijnen beschadigd raken of Ethernet uitvalt, schakelt het onmiddellijk over op 4G om de continue werking van het systeem te garanderen.
- Kostenoptimalisatie:Keert terug naar Ethernet wanneer het netwerk wordt hersteld, waardoor het 4G-gegevensverbruik wordt geminimaliseerd en de operationele kosten worden verlaagd.
- Garantie voor een stabiel signaal:De 4G-module ondersteunt de dekking van het mobiele telefoonnetwerk en zorgt voor een normale werking zolang het mobiele signaal beschikbaar is.
2. Comprehensive Device Integration Hub (comprehensive hub voor de integratie van apparaten)
- Camera-integratie:Direct verbinding met mainstream LPR-camera's via Ethernet (ontvangt foto-pushes) of RS485 (verwerft kentekengegevens), waardoor de noodzaak van extra converters wordt geëlimineerd.
- Perifeer besturing:Beheert barrières, lichten en printers via relais; leest de aanwezigheid van het voertuig van lusdetectoren via IO-invoer; verbindt kaartlezers via Wiegand-interfaces.
- Uitgebreide compatibiliteit:Ondersteunt ETC-lezer-parsing-protocollen en LCD-schermbesturing, aangepast aan verschillende functionele vereisten van parkeerplaatsen.
3. Offline-operatie en gegevensintegriteit
- Vermogen tot zelfstandig werk:Ingebouwde RTC en groot capaciteitsgeheugen, waardoor normale werking met vooraf opgeslagen whitelists en configuraties mogelijk is, zelfs zonder netwerkverbinding.
- Offline gegevensopslag:Slaat plaatkenherkenningsrecords, toegangslogs en afbeeldingen lokaal op, met maximaal 64 kleine beeldopslagcapaciteit.
- Automatische synchronisatie:Alle offline gegevens en afbeeldingen worden onmiddellijk na het herstel van het netwerk naar de cloud geüpload, waardoor volledige auditrails en geen gegevensverlies worden gewaarborgd.
4. Standaardiseerde cloudintegratie (MQTT)
- Eenvoudig aanmeren:Gebruikt het JSON-over-MQTT-protocol voor communicatie, ondersteunt aangepaste of integratie van platforms van derden met de verstrekte SDK.
- Volledige dekking van het evenement:Rapporteert de hartslag van het apparaat, kentekenherkenning, QR-code scans en IO-statuswijzigingen; ondersteunt afstandsopdrachten voor barrièrebeheersing, displayberichten en updates van de witte lijst.
- Veilig en betrouwbaar:QoS 1-communicatiekwaliteit zorgt voor berichtlevering, met GBK-codering voor stabiele gegevensoverdracht.
5Industriële betrouwbaarheid en eenvoudig onderhoud
- Aanpassing aan een ruwe omgeving:Werkt stabiel bij extreme temperaturen van -40 °C tot +85 °C, met ESD en pulsbescherming voor interfaces.
- Lage onderhoudskosten:Verwijderde monitoring van de toestelstatus (signaalsterkte, temperatuur, gegevensgebruik) en firmware-updates verminderen de bezoeken ter plaatse.
- Robuust hardwareontwerp:Terugkoppelingsbescherming, overstromingsbescherming en duurzame componenten zorgen voor 24/7 continue werking.
Toepassingsscenario's
- Slimme parkeergarages:De centrale controller voor de toegangs- en uitgangsstations, die LPR-camera's, barrièrebeheer en betalingssysteemverbinding integreert.
- Gesloten gemeenschappen en wooncomplexen:Beheer van de inwonende witlijsten, de tijdelijke toegang van bezoekers en de toegang/uitgang van de bezorgvoertuigen.
- Parkeergelegenheid voor bedrijven en particulieren:Betrouwbare werking verbetert de klantbeleving tijdens spitsuren.
- Industriële en logistieke parken:Beheert de toegang van vrachtwagens en geautoriseerd personeel, registreert de in- en uitgangstijden en integreert met opslagmanagementsystemen.
- Tolstations & Highway Access:Ondersteunt integratie van het ETC-protocol, met garantie voor een dubbel netwerk voor kritieke communicatie in tolheffingsscenario's.
Waarom kiezen voor W4G Dual Network Parking Controller?
- Het elimineert enkelvoudige fouten:Automatische failover tussen Ethernet en 4G zorgt voor 100% systeemuptime, om inkomsten en beveiliging te beschermen.
- Vergemakkelijkt de systeemarchitectuur:Integreert meerdere communicatie-interfaces en besturingslogic, ter vervanging van afzonderlijke netwerkswitches, 4G-routers en pc-gebaseerde software.
- Toekomstbestendig en schaalbaar:Open MQTT-protocol en standaardinterfaces ondersteunen integratie in IoT-platforms, schaalbaar op meerdere sites.
- Kosteneffectieve werking:Offline gegevensopslag vermindert de real-time netwerkafhankelijkheid; automatische netwerkschakeling optimaliseert de gegevenskosten.
- Bewezen verenigbaarheid:Werkt met mainstream LPR-camera's, ETC-lezers en randapparatuur, waardoor de integratierisico's voor systeemintegratoren worden verminderd.
